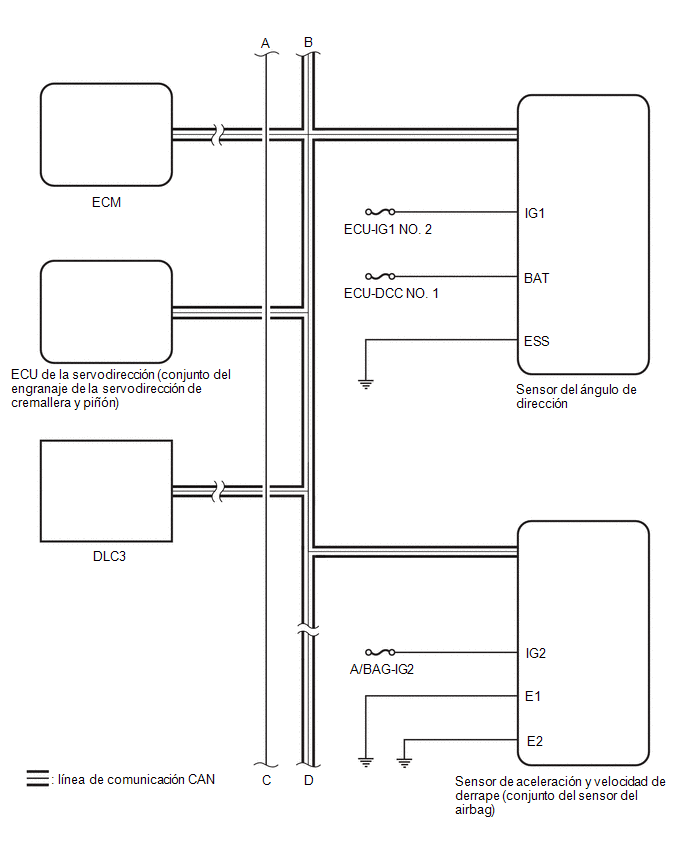

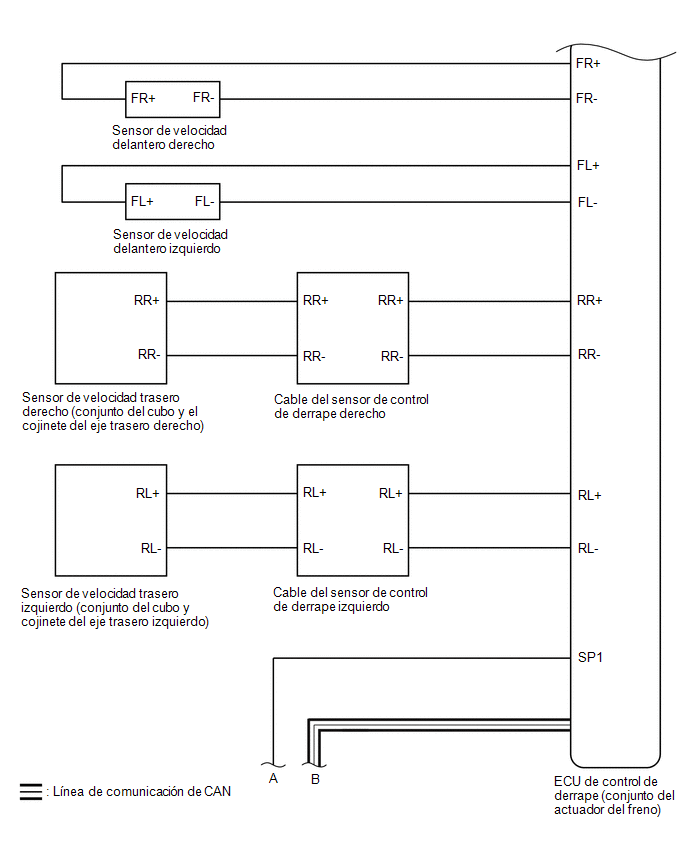

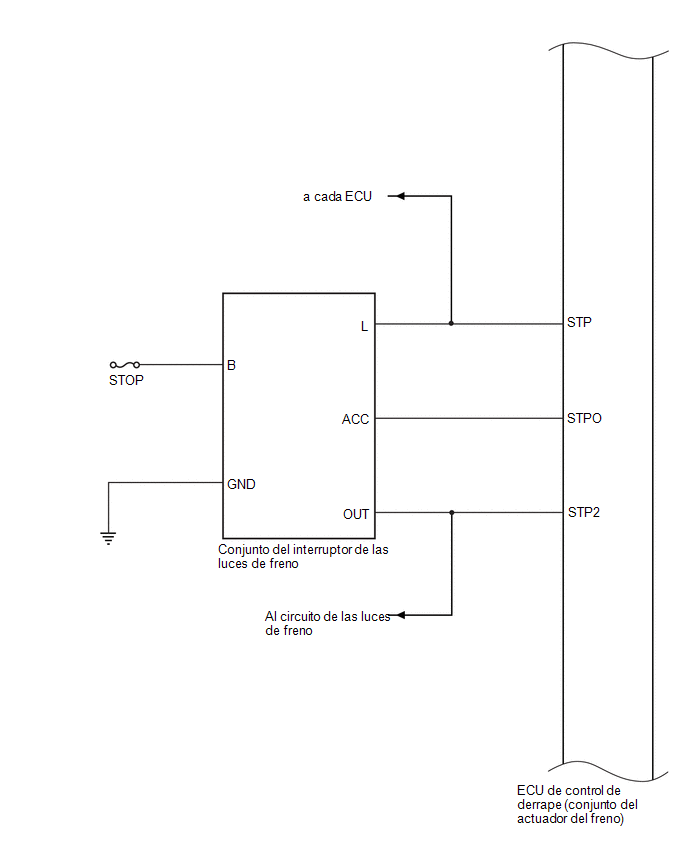

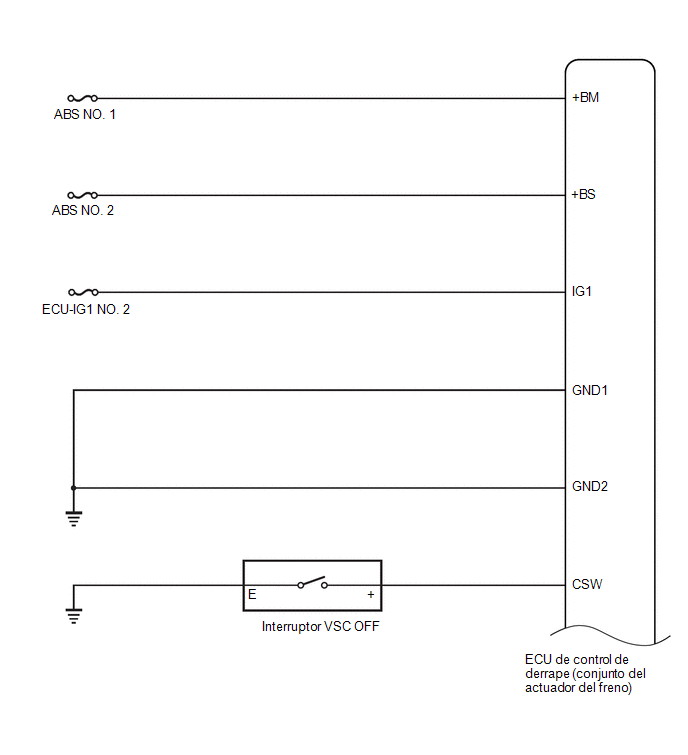

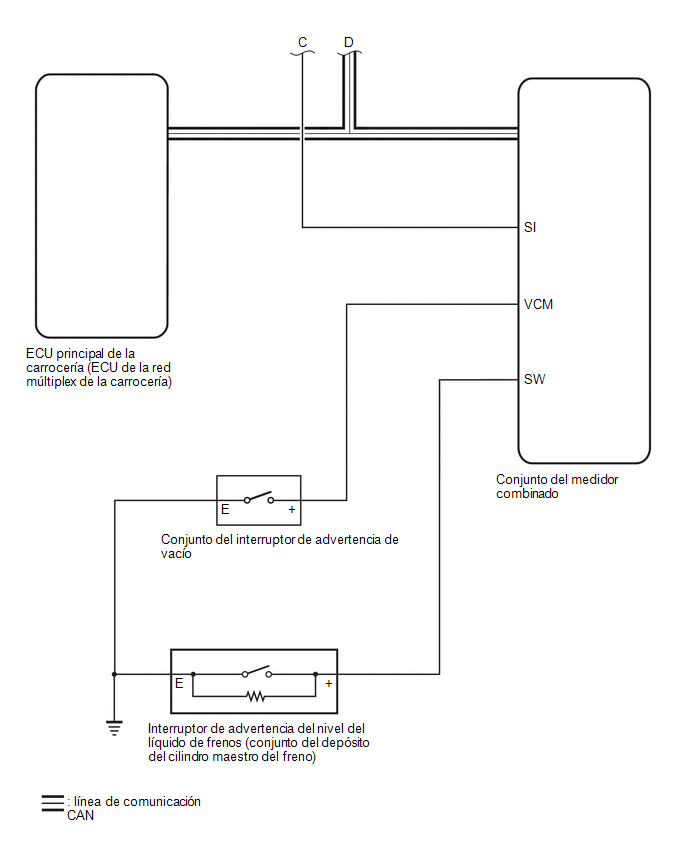

DIAGRAMA DEL SISTEMA

ECU de transmisión (transmiso)

ECU de recepción

Señal

Método de comunicación

ECU de control de derrape (conjunto del actuador del freno)

Sensor del ángulo de dirección

Señal de solicitud del sensor del ángulo de dirección

Línea de comunicación CAN

Sensor del ángulo de dirección

ECU de control de derrape (conjunto del actuador del freno)

Señal del sensor del ángulo de dirección

Línea de comunicación CAN

ECU de control de derrape (conjunto del actuador del freno)

Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag)

Señal de solicitud de velocidad de derrape y aceleración

Línea de comunicación CAN

Sensor de aceleración y velocidad de derrape (conjunto del sensor del airbag)

ECU de control de derrape (conjunto del actuador del freno)

Señal del sensor de velocidad de derrape y aceleración

Línea de comunicación CAN

ECU de control de derrape (conjunto del actuador del freno)

ECM
  • Señal de velocidad de la rueda
  • Señal de datos del VSC

Línea de comunicación CAN

ECM

ECU de control de derrape (conjunto del actuador del freno)
  • Señal de la posición del cambio
  • Señal de posición de la mariposa
  • Señal del régimen del motor

Línea de comunicación CAN

ECU de control de derrape (conjunto del actuador del freno)

ECU de la servodirección (conjunto del engranaje de la servodirección de cremallera y piñón)
  • Señal de velocidad de la rueda
  • Señal de datos del VSC

Línea de comunicación de la CAN

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

ECU de control de derrape (conjunto del actuador del freno)

Señal del conjunto del interruptor del freno de estacionamiento

Línea de comunicación de la CAN

ECU de control de derrape (conjunto del actuador del freno)

Conjunto del juego de instrumentos
  • Señal del indicador de advertencia ABS
  • Señal del indicador de advertencia del sistema de frenos (indicador rojo)
  • Señal de la luz indicadora VSC OFF
  • Señal de la pantalla de información múltiple (control de la tracción apagado)
  • Señal de la pantalla de información múltiple (avería en el sistema de frenos secundario en caso de colisión)
  • Señal del indicador luminoso de deslizamiento
  • Señal de velocidad del vehículo

Línea de comunicación de la CAN

Conjunto del sensor del airbag

ECU de control de derrape (conjunto del actuador del freno)

Señal de solicitud de frenado secundario

Línea de comunicación CAN
