Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

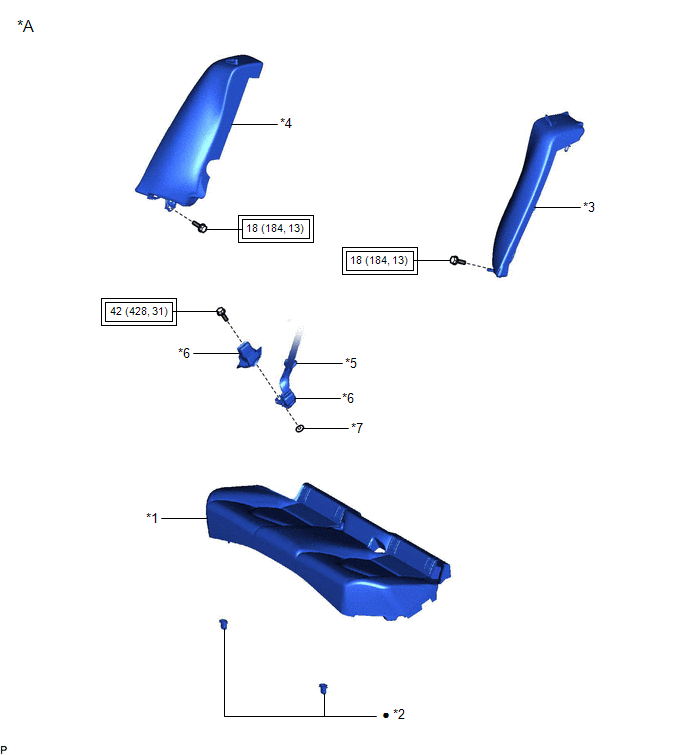

ILUSTRACION

*A

Para asiento de tipo plegable

-

-

*1

CONJUNTO DEL COJIN DEL ASIENTO TRASERO

*2

GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

*3

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

*4

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*5

CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

*6

CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO

*7

ARANDELA

-

-

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

?

Pieza no reutilizable

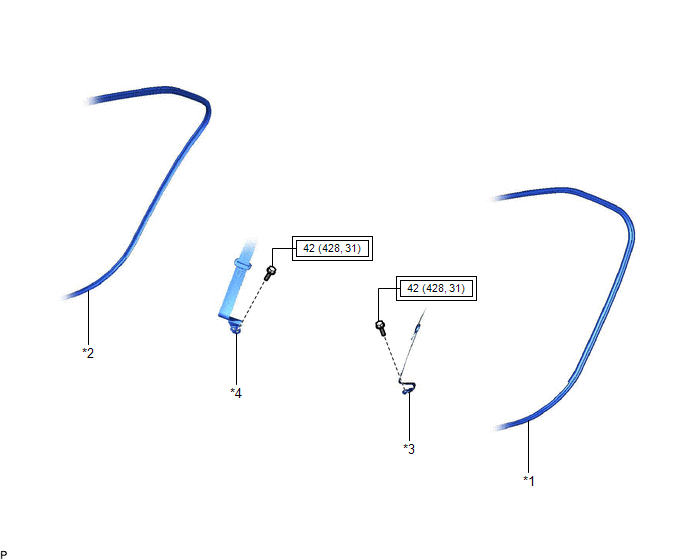

ILUSTRACION

*1

BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*2

BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

*3

CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO

*4

CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO

Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

-

-

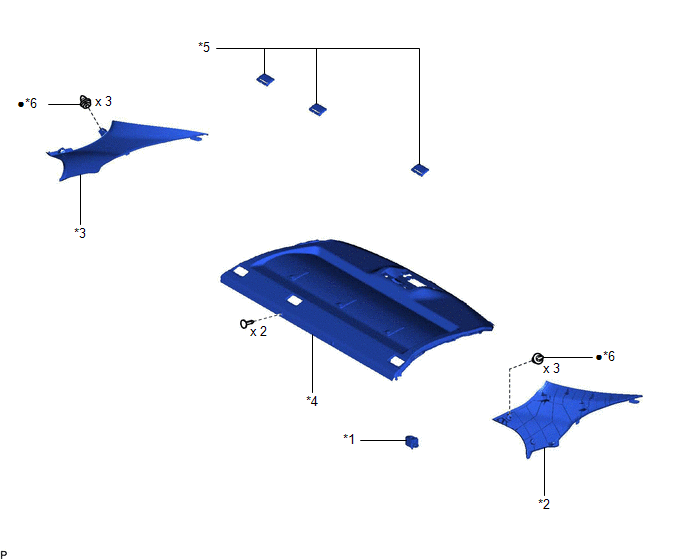

ILUSTRACION

*1

AVISADOR ACUSTICO DE SUPERVISION DE PUNTO CIEGO

*2

EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO

*3

EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO

*4

CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE

*5

CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO

*6

CLIP

?

Pieza no reutilizable

-

-
