INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL RECEPTOR Y LA ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS
AVISO:
(a) Conecte el conector. |
|

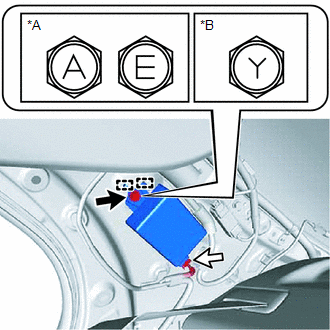

(b) Enganche las 2 guías e instale la ECU y el receptor de advertencia de la presión de los neumáticos con el perno.
Torque:
Para tipo A :
8,3 N·m {85 kgf·cm, 73 in·lbf}
para tipo B :
10 N·m {102 kgf·cm, 7 ft·lbf}
AVISO:
Existen tres tipos de pernos y el par de apriete depende del tipo de perno utilizado, tal como se muestra en la ilustración. Por lo tanto, corrobore el par de apriete antes de colocar el perno.
2. COLOQUE EL EMBELLECEDOR INTERIOR LATERAL DEL LADO DERECHO DEL TECHO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
3. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aquí
4. INSTALE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
Haga clic aquí
5. COLOQUE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aquí
6. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aquí
7. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aquí
8. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
9. REGISTRE EL ID DEL TRANSMISOR
Haga clic aquí
10. INSPECCIONE EL SISTEMA DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS
Haga clic aquí
11. LLEVE A CABO LA INICIALIZACIÓN
Haga clic aquí
12. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
13. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aquí.
