Componentes

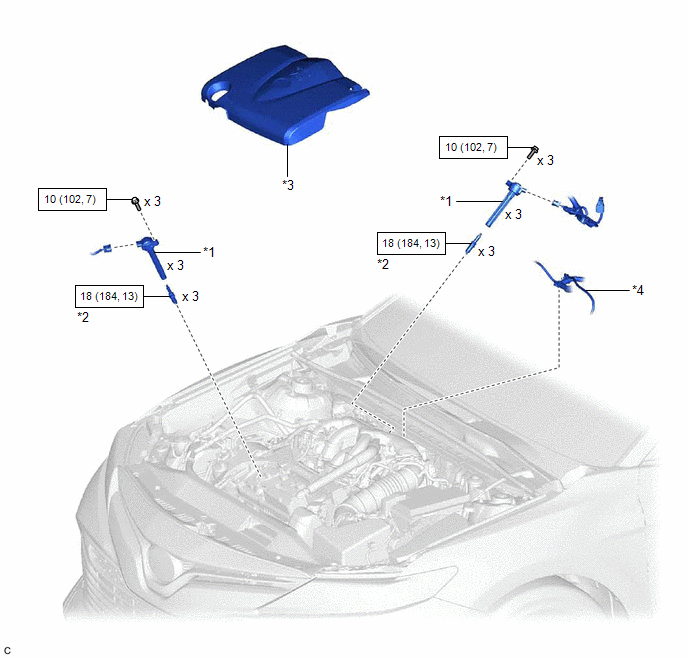

COMPONENTES
ILUSTRACIÓN
|
*1 | CONJUNTO DE LA BOBINA DE ENCENDIDO |
*2 | BUJÍA |
|
*3 | SUBCONJUNTO DE LA CUBIERTA DEL BLOQUE EN V |
*4 | MANGUERA DE VACÍO |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la bujía de encendido.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Articulación |
|---|---|---|---|
| Inspección posterior a la reparación |
|
|
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL BLOQUE EN V
Haga clic aquí
.gif)
2. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO
Haga clic aquí

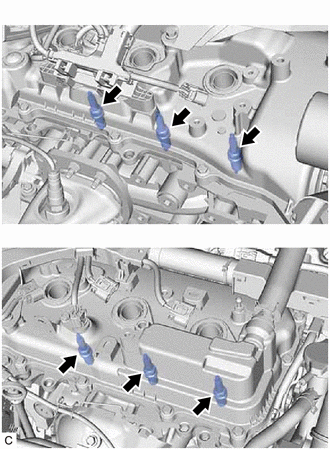

3. EXTRAIGA LA BUJÍA
| (a) Extraiga las 6 bujías del subconjunto de la culata y la culata izquierda. AVISO: Si la bujía ha recibido algún golpe o se ha caído, reemplácela. OBSERVACIÓN: Disponga las piezas extraídas en el orden correcto. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE LA BUJÍA
OBSERVACIÓN:
Lleve a cabo "Inspection After Repair" tras sustituir una bujía.
Haga clic aquí .gif)
(a) Coloque las 6 bujías al subconjunto de la culata y la culata izquierda.
Torque:
18 N·m {184 kgf·cm, 13 ft·lbf}
AVISO:
Si la bujía ha recibido algún golpe o se ha caído, reemplácela.
OBSERVACIÓN:
Coloque las mismas piezas en sus posiciones originales.
2. COLOQUE EL CONJUNTO DE LA BOBINA DE ENCENDIDO
Haga clic aquí
3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL BLOQUE EN V
Haga clic aquí
4. LLEVE A CABO EL INICIO
(a) Lleve a cabo "Inspection After Repairs" tras sustituir el conjunto de las bobinas de encendido o la bujía.
Haga clic aquí
