DESCRIPCIÓN
DIAGRAMA DE CABLEADO

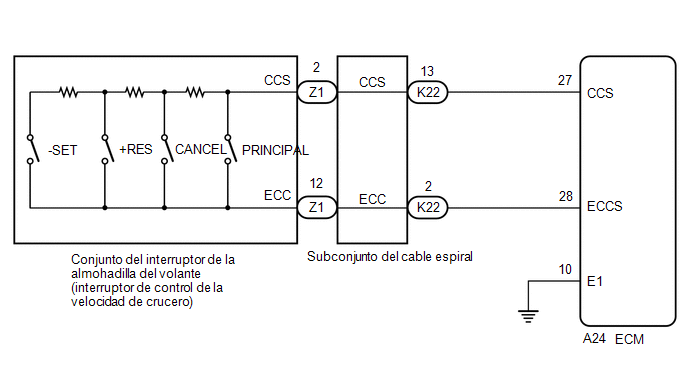

para A25A-FKS

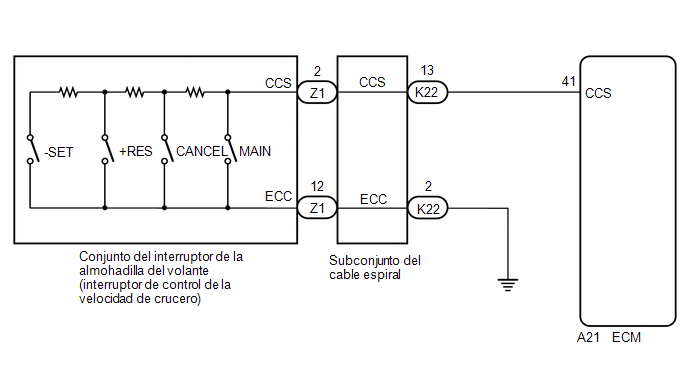

para 2GR-FKS
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí .gif)
Con sistema de llave inteligente: haga clic aquí
Sin sistema de llave inteligente: haga clic aquí
PROCEDIMIENTO
|
1. | LEA EL VALOR CON EL TECHSTREAM (Radar Cruise1) |
(a) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Powertrain > Cruise Control > Data List|
Pantalla del tester | Elemento de medición |
Rango | Condición normal |
Nota de diagnóstico |
|---|---|---|---|---|
|
Cancel Switch | Estado del interruptor CANCEL |
ON u OFF | ON: Interruptor CANCEL activado OFF: interruptor CANCEL desactivado |
- |
| -SET Switch |
Estado del interruptor -SET |
ON u OFF | ON: Interruptor -SET activado OFF: Interruptor -SET desactivado |
- |
| +RES Switch |
Estado del interruptor +RES |
ON u OFF | ON: Interruptor +RES activado OFF: Interruptor +RES desactivado |
- |
| Cruise Main Switch Operation Condition |
Estado del interruptor principal de control de la velocidad de crucero |
ON u OFF | ON: interruptor principal de control de la velocidad de crucero pulsado OFF: interruptor principal de control de la velocidad de crucero sin pulsar |
- |
|
Pantalla del tester |
|---|
|
Cancel Switch |
|
-SET Switch |
|
+RES Switch |
|
Cruise Main Switch Operation Condition |
OK:
El valor de cada elemento de la lista de datos cambia de acuerdo con el funcionamiento del conjunto del interruptor de la almohadilla del volante.
| OK | .gif) | CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
|
| 2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
Haga clic aquí
| NG | |
SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
|
| 3. |
INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL |
Haga clic aquí
| NG | | SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL. |
|
| 4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL - ECM Y MASA DE LA CARROCERÍA) |
(a) Desconecte el conector A24*1 o A21*2 del ECM.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Para A25A-FKS:|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
K22-13 (CCS) - A24-27 (CCS) |
Siempre | Inferior a 1 Ω |
|
K22-2 (ECC) - A24-28 (ECCS) |
Siempre | Inferior a 1 Ω |
|
K22-13 (CCS) o A24-27 (CCS) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
K22-2 (ECC) o A24-28 (ECCS) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
A21-41 (CCS) - K22-13 (CCS) |
Siempre | Inferior a 1 Ω |
|
K22-2 (ECC) - Masa de la carrocería |
Siempre | Inferior a 1 Ω |
|
A21-41 (CCS) o K22-13 (CCS) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
Resultado:
|
Resultado | Vaya a |
|---|---|
|
OK (para A25A-FKS) | A |
|
OK (para 2GR-FKS) | B |
|
NG | C |
| B |
| SUSTITUYA EL ECM Haga clic aquí. |
| C |
| REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 5. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECM - MASA DE LA CARROCERÍA) |
(a) Desconecte el conector A24 del ECM.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
A24-10 (E1) - Masa de la carrocería |
Siempre | Por debajo de 1 Ω |
| OK | | SUSTITUYA EL ECM Haga clic aquí. |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
