INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Antes de sustituir la ECU de certificacion (conjunto de la ECU de la llave inteligente), consulte el apartado Registro.
Haga
clic aqui .gif)
PROCEDIMIENTO
1. INSTALE LA ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

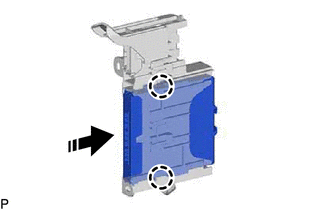

(a) Enganche las 2 garras para instalar la ECU de certificacion (conjunto de la ECU de la llave inteligente) como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |
2. INSTALE LA CAJA DERECHA DE INTEGRACION DE LA ECU
Haga clic aqui
3. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aqui
4. INSTALE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2
Haga clic aqui
