INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA
(a) Enganche la guía y la abrazadera para colocar temporalmente la moldura del marco superior de las ventanillas delanteras al bastidor de la puerta.
*a | Abrazadera |
*b | Guía |

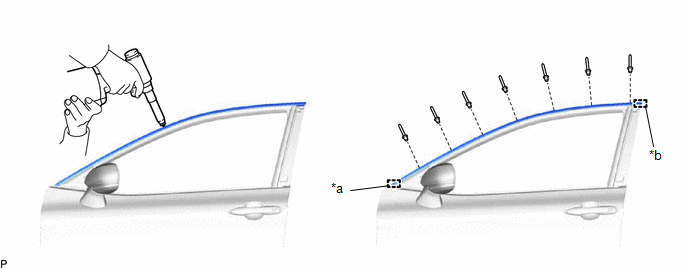

(b) Con la ayuda de una remachadora neumática o una remachadora manual con una pieza de extremidad, instale la moldura superior izquierda del marco de la ventanilla de la puerta delantera con 7 remaches nuevos.
OBSERVACIÓN:
Si el mandril de un remache no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla.
AVISO:

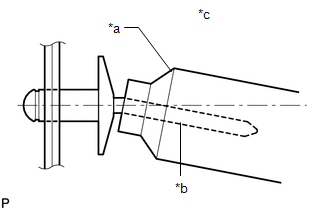

*a |
Remachadora |
*b |
Mandril |
*c |
Incorrecto |

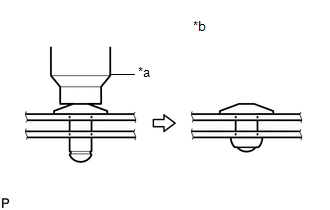

*a |
Remachadora |
*b |
Incorrecto |
*a |
Remachadora |
*b |
Incorrecto |

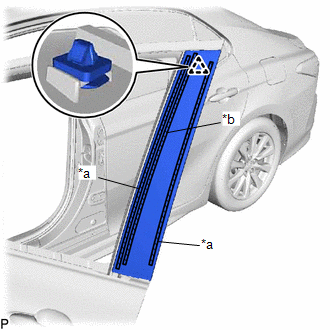

2. COLOQUE LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA
OBSERVACIÓN:
Cuando instale una nueva moldura delantera del marco de la ventanilla de la puerta trasera, caliéntela junto con la carrocería del vehículo con una lámpara térmica.
Temperatura de calentamiento
Elemento | Temperatura |
---|---|
Carrocería del vehículo |
40 a 60 °C (104 a 140 °F) |
Moldura trasera del marco de la ventanilla de la puerta delantera |
20 a 30 °C (68 a 86 °F) |

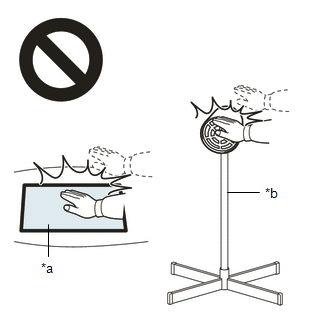

ADVERTENCIA:
*a | Pieza calentada |
*b | Lámpara térmica |
AVISO:
No caliente en exceso la carrocería del vehículo ni la moldura trasera del marco de la ventanilla de la puerta delantera.
(a) Limpie la superficie de la carrocería.
(1) Caliente la superficie de la carrocería del vehículo con una lámpara térmica.
(2) Retire la cinta adhesiva de doble cara de la carrocería del vehículo.
(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.
(b) Coloque una nueva moldura delantera del marco de la ventanilla de la puerta trasera.
(1) Caliente con una lámpara térmica la carrocería y la moldura delantera del marco de la ventanilla de la puerta trasera.
(2) Extraiga el papel protector de la moldura delantera del marco de la ventanilla de la puerta trasera.
OBSERVACIÓN:
Cuando quite el papel protector, mantenga la superficie adhesiva libre de partículas extrañas.
(3) Enganche el clip, y coloque la cinta adhesiva de doble cara y esponja de calafateo para colocar la moldura trasera del marco de la ventanilla de la puerta delantera. OBSERVACIÓN: Presione firmemente la moldura delantera del marco de la ventanilla de la puerta trasera para colocarla. |
|
3. CONECTE LA BANDA PROTECTORA DE LA PUERTA DELANTERA
(a) Enganche los 2 clips y conecte la banda protectora de la puerta delantera.
4. COLOQUE EL CARRIL DEL CRISTAL DE LA PUERTA DELANTERA
Haga clic aquí
5. COLOQUE EL PROTECTOR DEL PANEL DE LA PUERTA DELANTERA
Haga clic aquí
6. COLOQUE EL CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA DELANTERA
Haga clic aquí
