COMPONENTES

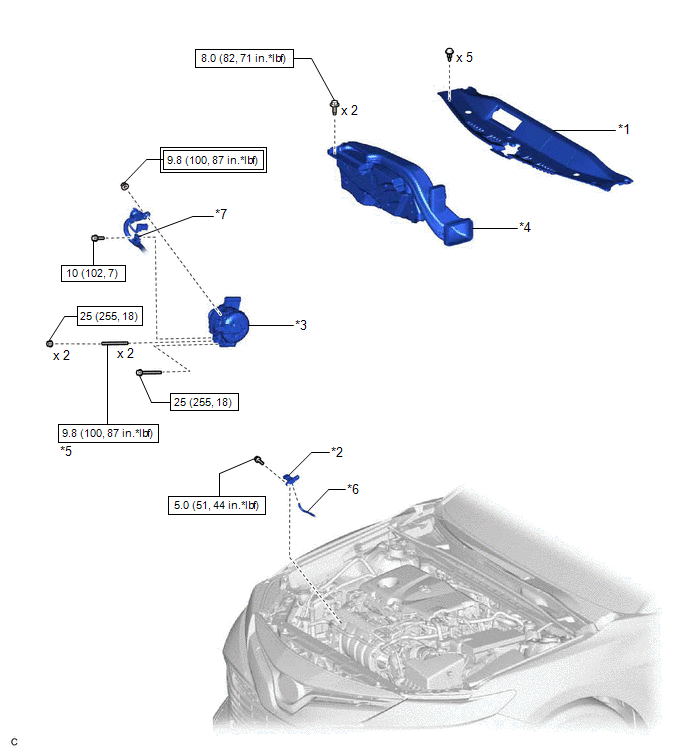

ILUSTRACIÓN
|
*1 | SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO |
*2 | CONJUNTO DEL SENSOR DE VACÍO E.F.I. (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR) |
|
*3 | CONJUNTO DEL GENERADOR |
*4 | CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA |
|
*5 | ESPÁRRAGO PRISIONERO |
*6 | MANGUERA DE VACÍO |
|
*7 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

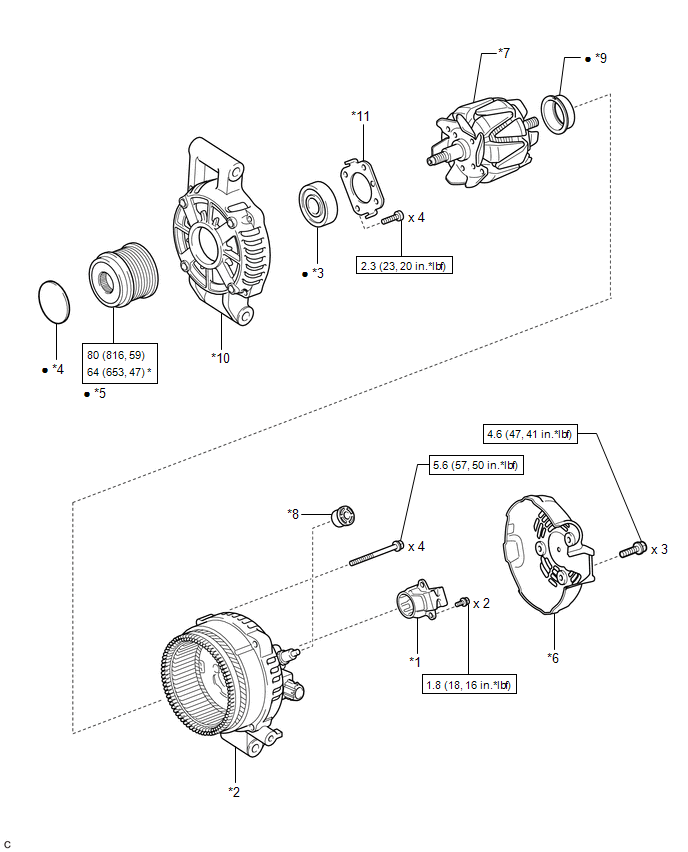

ILUSTRACIÓN
|
*1 | CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR |
*2 | CONJUNTO DE LA BOBINA DEL GENERADOR |
|
*3 | RODAMIENTO DE LA TAPA DEL LADO DE ACCIONAMIENTO DEL GENERADOR |
*4 | TAPA DE LA POLEA DEL GENERADOR |
|
*5 | GENERADOR CON POLEA DE EMBRAGUE |
*6 | CUBIERTA DEL EXTREMO TRASERO DEL GENERADOR |
|
*7 | CONJUNTO DEL ROTOR DEL GENERADOR |
*8 | AISLADOR DEL TERMINAL DEL GENERADOR |
|
*9 | EMPAQUETADURA DE LA TAPA DEL COJINETE |
*10 | ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR |
|
*11 | PLACA DE RETENCIÓN |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con la SST |
|
● | Pieza no reutilizable |
- | - |
Generador
