EXTRACCIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de haber extraído e instalado, o sustituido piezas durante la extracción/instalación de la moldura del marco de la ventanilla de la puerta delantera se muestran a continuación.

Procedimiento necesario tras extraer/colocar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la batería

Realice la calibración a cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección.

Sistema de supervisión de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

  • Subconjunto del cristal de la puerta delantera
  • Carril del cristal de la puerta delantera

Inicialice el sistema de control del elevalunas eléctrico
  • Función de subida y bajada automática
  • Función de protección contra objetos atascados
  • Función de control remoto
  • Funcionamiento con llave
  • Función vinculada al transmisor inalámbrico
  • Función de funcionamiento sin llave
  • Función de protección contra atrapamiento
  • Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

Haga clic aquí

2. EXTRAIGA EL PROTECTOR DEL PANEL DE LA PUERTA DELANTERA

Haga clic aquí

3. EXTRAIGA EL CARRIL DEL CRISTAL DE LA PUERTA DELANTERA

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE LA PUERTA DELANTERA

(a) Desenganche los 2 clips y desconecte la banda protectora de la puerta delantera.

5. EXTRAIGA LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

OBSERVACIÓN:

Cuando extraiga la moldura trasera del marco de la ventanilla de la puerta delantera, caliéntela junto con la carrocería del vehículo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60 °C (104 a 140 °F)

Moldura trasera del marco de la ventanilla de la puerta delantera

20 a 30 °C (68 a 86 °F)

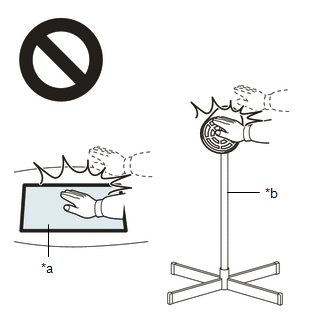

ADVERTENCIA:

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente en exceso la carrocería del vehículo ni la moldura trasera del marco de la ventanilla de la puerta delantera.

(a) Caliente con una lámpara térmica la moldura trasera del marco de la ventanilla de la puerta delantera.

(b) Utilice un extractor de molduras, desenganche el clip y separe la cinta adhesiva de doble cara y esponja de calafateo para extraer la moldura trasera del marco de la ventanilla de la puerta delantera.

*a

Cinta adhesiva de doble cara

*b

Esponja de calafateo

6. EXTRAIGA LA MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

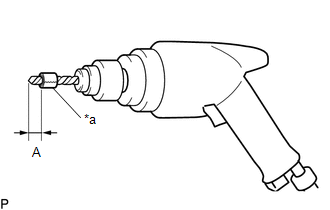

(a) Coloque una broca de 4.0 mm (0.157 pulg.) en un taladro.

(b) En la broca de 4.0 mm (0.157 pulg.), ponga 5.0 mm (0.197 pulg.) de cinta adhesiva desde la punta, como se indica en la ilustración.

Medida estándar:

Área

Medición

A

5.0 mm (0.197 pulg.)

AVISO:

Envuelva la broca de 4.0 mm (0.157 pulg.) con cinta para evitar que la broca profundice demasiado.

*a

Cinta

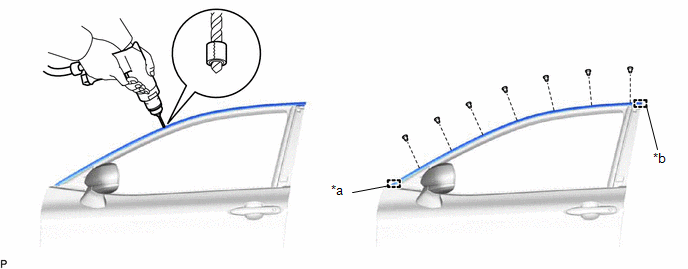

(c) Presione ligeramente la broca contra los remaches para perforar las bridas del remache y extraiga los 7 remaches.

*a

Abrazadera

*b

Guía

ADVERTENCIA:

Tenga cuidado con los remaches taladrados puesto que pueden calentarse.

AVISO:

(d) Con un aspirador, quite los fragmentos de los remaches y las virutas de las zonas perforadas.

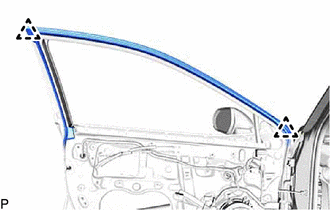

(e) Desenganche la abrazadera y la guía para extraer la moldura superior del marco de la ventanilla de la puerta delantera del marco de la puerta.
