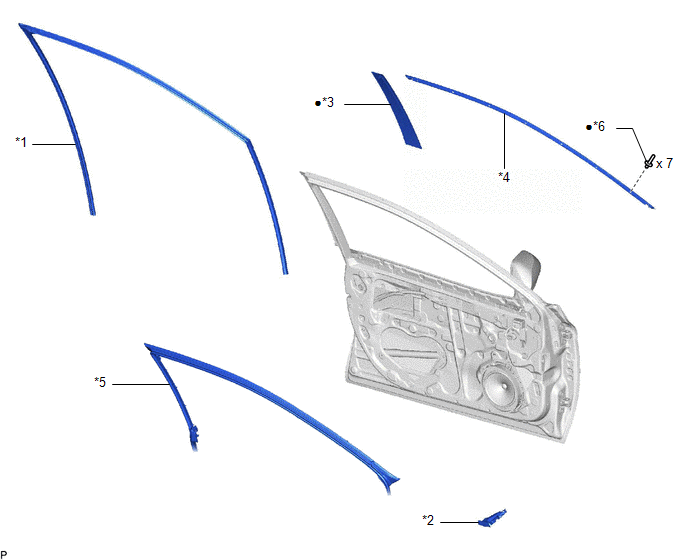

COMPONENTES
ILUSTRACIÓN
|
*1 | CARRIL DEL CRISTAL DE LA PUERTA DELANTERA |
*2 | PROTECTOR DEL PANEL DE LA PUERTA DELANTERA |
|
*3 | MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA |
*4 | MOLDURA DEL MARCO SUPERIOR DE LA VENTANILLA DE LA PUERTA DELANTERA |
|
*5 | BANDA PROTECTORA DE LA PUERTA DELANTERA |
*6 | REMACHE |
|
● | Pieza no reutilizable |
- | - |
ExtracciÓnUbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN
*1 CONJUNTO DEL GENERADOR
*2 ECM
*3 CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR
- - ILUSTRACIÓN
*1 CONJUNTO DEL JUEGO DE INSTRUMENTOS
- - ...
Montaje
MONTAJE PROCEDIMIENTO 1. INSTALE EL RODAMIENTO DE LA TAPA DEL LADO DE ACCIONAMIENTO DEL GENERADOR
(a) Utilice la SST y una prensa para instalar un nuevo cojinete del armazón del terminal de excitación del generador en el armazón del terminal de excitación del generador.
SST: 09950-60010 ...
ExtracciOn
EXTRACCION PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste,
calibracion, inicializacion o registro) que deben realizarse despues de que
se hayan extraido e instalado o sustituido las piezas durante la
extraccion/instalacion del conjunto del inter ...
