Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciÓn Del Funcionamiento

INSPECCIÓN DEL FUNCIONAMIENTO

INSPECCIÓN DEL FUNCIONAMIENTO DEL SISTEMA DE CONTROL AUTOMÁTICO DE LUCES

AVISO:

Asegúrese de que el ajuste personalizado esté en los valores predeterminados al realizar la inspección del funcionamiento del sistema de control automático de las luces.

Haga clic aquí

(a) Coloque el interruptor de encendido en la posición ON.

(b) Coloque el interruptor de control de las luces en la posición AUTO.

(c) Cubra el sensor de control automático de luces.

(d) Compruebe si las luces traseras y los faros de las luces de cruce se encienden.

(e) Descubra el sensor de control automático de luces.

(f) Compruebe si los faros de las luces de cruce y las luces traseras se apagan.

INSPECCIÓN DEL FUNCIONAMIENTO DEL SISTEMA DE APAGADO AUTOMÁTICO DE LAS LUCES

AVISO:

Asegúrese de que el ajuste personalizado esté en los valores predeterminados al realizar la inspección del funcionamiento del sistema de apagado automático de las luces.

Haga clic aquí

(a) Cuando las luces traseras se encienden (las luces de cruce no se encienden)

(1) Cierre todas las puertas.

(2) Coloque el interruptor de encendido en posición ON.

(3) Encienda las luces traseras.

(4) Coloque el interruptor de encendido en la posición OFF.

(5) Abra la puerta del conductor.

(6) Compruebe que todas las luces se apaguen inmediatamente.

(b) Cuando las luces de cruce están encendidas

(1) Cierre todas las puertas.

(2) Coloque el interruptor de encendido en posición ON.

(3) Active las luces de cruce.

(4) Coloque el interruptor de encendido en la posición OFF.

(5) Abra una de las puertas.

(6) Cierre la puerta.

(7) Compruebe que todas las luces se apagan al cabo de 30 segundos (función de retardo).

OBSERVACIÓN:

Antes de que se apaguen las luces, si el botón de bloqueo de la llave se pulsa después de bloquear todas las puertas, todos los indicadoes se apagarán inmediatamente.

INSPECCIÓN DEL FUNCIONAMIENTO DEL SISTEMA DE LAS LUCES DE CONDUCCIÓN DIURNA

AVISO:

Asegúrese de que el ajuste personalizado esté en los valoes predeterminados al realizar la inspección del funcionamiento del sistema de luces de conducción diurna.

Haga clic aquí

(a) Arranque el motor.

(b) Gire el interruptor de control de las luces en la posición TAIL o AUTO (con las luces de cruce sin encenderse mediante el sistema de control automático de luces).

(c) Suelte el freno de estacionamiento.

(d) Compruebe si se encienden las luces de conducción diurna.

AVISO:

Asegúrese de que los ajustes personalizados estén en los valores predeterminados al realizar la inspección del funcionamiento del sistema de control de las luces de cruce vinculado al limpiaparabrisas.

Haga clic aquí

INSPECCIÓN DEL FUNCIONAMIENTO DEL SISTEMA DE CONTROL DE LAS LUCES DE CRUCE VINCULADO AL LIMPIAPARABRISAS

(a) Coloque el interruptor de encendido en la posición ON.

(b) Dirija una luz hacia el sensor de control automático de luces.*

OBSERVACIÓN:

*: Si la localización de averías se realiza en un lugar bien iluminado, como en el exterior en un día soleado, no será necesario realizar este paso.

(c) Coloque el interruptor de control de las luces en la posición AUTO.

(d) Accione los limpiaparabrisas delanteros durante 10 segundos o más (excepto MIST o el funcionamiento del limpiaparabrisas vinculado al lavaparabrisas) y compruebe si las luces de cruce*1 o las luces de carretera*2 se encienden.

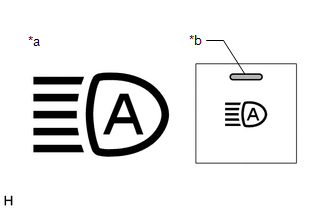

*a

Indicador luminoso de las luces de carretera automáticas en el conjunto del medidor combinado

*b

Indicador del interruptor de las luces de carretera automáticas

INSPECCIÓN DEL FUNCIONAMIENTO DEL SISTEMA AUTOMÁTICO DE LAS LUCES DE CARRETERA

(a) Compruebe el funcionamiento del indicador luminoso de las luces de carretera automáticas.

(1) Coloque el interruptor de encendido en la posición ON.

(2) Coloque el interruptor de control de las luces en la posición de faros o AUTO.

(3) Coloque el interruptor de graduación de la luz en la posición LOW.

(4) Pulse el interruptor automático de las luces de carretera (se enciende el indicado).

(5) Compruebe que el indicador de las luces de carretera automáticas se encienda.

AVISO:

Si la cámara de reconocimiento de avance no puede reconocer correctamente la vista hacia adelante debido a condiciones climáticas adversas (niebla densa, etc.) o si la suciedad, etc., está obstruyendo el parabrisas, es posible que el indicador de las luces de carretera automáticas del conjunto del medidor combinado no se encienda y que el sistema de luces de carretera automáticas no funcione.

(b) Inspeccione el funcionamiento de la función automática de las luces de carretera.

(1) Por la noche, al conducir el vehículo con el sistema automático de las luces de carretera en el modo de espera, compruebe que las luces de carretera se encienden automáticamente tras un breve retardo cuando se cumplen las siguientes condiciones:

(2) Por la noche, al conducir el vehículo con las luces de carretera encendidas mediante el sistema automático de luces de carretera, compruebe que el sistema automático de luces de carretera apaga las luces de carretera y vuelve al modo de espera cuando se cumplen algunas de las siguientes condiciones:
