Toyota Camry Manual del propietario XV70 (2017-2023): Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y sustituya los fusibles si es necesario.

1. Apague el interruptor de alimentación.

2. Abra la tapa de la caja de fusibles.

  Compartimento del motor (tipo A)

Comprobación y recambio de fusibles

Apriete las lengüetas hacia adentro y levante la tapa.

  Compartimento del motor (tipo B)

Comprobación y recambio de fusibles

Apriete las lengüetas hacia adentro y levante la tapa.

  Debajo del tablero de instrumentos del lado del conductor (vehículos con dirección a la izquierda)

Comprobación y recambio de fusibles

Saque la tapa.

Asegúrese de empujar el agarre cuando extraiga/instale la tapa.

  Debajo del tablero de instrumentos del lado del pasajero (vehículos con dirección a la derecha)

Comprobación y recambio de fusibles

Saque la tapa.

Asegúrese de empujar el agarre cuando extraiga/instale la tapa.

3. Extraiga el fusible con la herramienta extractora.

Sólo se pueden retirar los fusibles tipo A utilizando la herramienta extractora.

Comprobación y recambio de fusibles

4. Verifique si el fusible se ha fundido.

  Tipo A

Comprobación y recambio de fusibles

  Tipo B

Comprobación y recambio de fusibles

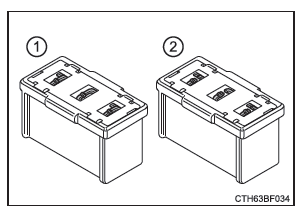

  Tipo C

Comprobación y recambio de fusibles

  1. Fusible normal
  2. Fusible fundido

Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.

■ Después de cambiar un fusible

■ En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

ADVERTENCIA

■ Para evitar averías en el sistema e incendios en el vehículo

Respete las siguientes precauciones.

En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un incendio.

AVISO

■ Antes de cambiar los fusibles

Lleve su vehículo lo antes posible a un taller de Toyota, un taller autorizado de Toyota o un taller de confianza, para que se determine la causa de la sobrecarga eléctrica y la reparen.
