INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui .gif)
PROCEDIMIENTO
1. INSTALE EL SENSOR DE PRESION DEL COMBUSTIBLE
OBSERVACION:
Efectue la "Inspeccion posterior a la reparacion" tras haber sustituido el sensor de presion del combustible.
Haga clic aqui

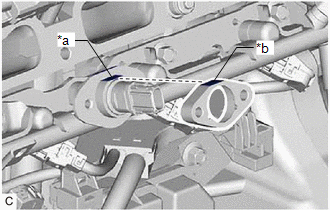

| (a) Instale provisionalmente un nuevo sensor de presion del combustible en el tubo de descarga de combustible como se muestra en la ilustracion. AVISO: Asegurese de que la muesca del tubo de descarga de combustible esta alineada con la muesca del sensor de presion del combustible. |
|

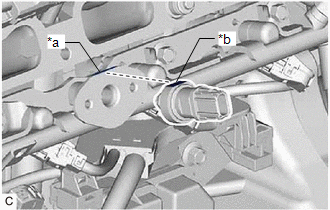

| (b) Instale provisionalmente el soporte del sensor de presion del combustible No. 1 al tubo de descarga de combustible como se muestra en la ilustracion. AVISO: Asegurese de que la muesca del sensor de presion del combustible esta alineada con la muesca del soporte del sensor de presion del combustible No. 1. |
|
(c) Utilice una llave de cubo de 8 mm para colocar los 2 pernos.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(d) Conecte el conector del sensor de presion del combustible.
2. INSTALE EL COLECTOR DE ADMISION
Haga clic aqui
3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
4. VERIFIQUE SI HAY FUGAS DE COMBUSTIBLE
Haga clic aqui
5. LLEVE A CABO LA INICIALIZACION
(a) Efectue la "Inspeccion posterior a la reparacion" tras haber sustituido el sensor de presion del combustible.
Haga clic aqui
