INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí .gif)

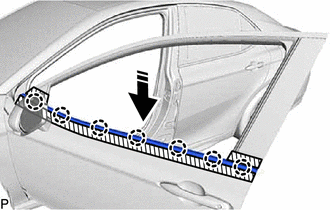

2. COLOQUE EL CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA DELANTERA
.png) |
Instalar en esta dirección |
(a) Enganche las 7 garras para colocar el conjunto de la moldura de la correa de las puertas delanteras como se muestra en la ilustración.
3. COLOQUE EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA
Haga clic aquí
4. COLOQUE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aquí
5. COLOQUE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN
Haga clic aquí
6. COLOQUE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí
7. COLOQUE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)
Haga clic aquí
8. COLOQUE EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)
Haga clic aquí
9. COLOQUE EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aquí
10. COLOQUE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aquí
11. COLOQUE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aquí
12. COLOQUE EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aquí
13. COLOQUE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aquí
14. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Para A25A-FKS:
Haga clic aquí
Para 2GR-FKS:
Haga clic aquí
15. INICIE EL SISTEMA DE CONTROL DEL ELEVALUNAS ELÉCTRICO
Haga clic aquí
16. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO
Haga clic aquí
