INSTALACION
PROCEDIMIENTO
1. INSTALE EL SENSOR DE PRESION DEL AIRE ACONDICIONADO
(a) Retire la cinta de vinilo del tubo del aire acondicionado y el conjunto de accesorios.
(b) Aplique una cantidad suficiente de aceite para compresor a un nuevo sensor de presion del aire acondicionado y en la superficie de fijacion del sensor de presion del aire acondicionado.
Aceite de compresor:
ND-OIL 12 o equivalente

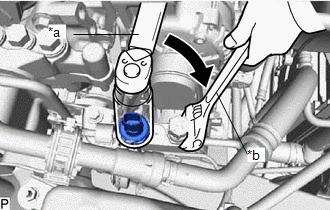

| (c) Instale el sensor de presion del aire acondicionado con una llave de tubo profunda de 27 mm, tal como se muestra en la ilustracion. Torque: 10.8 N·m {110 kgf·cm, 8 ft·lbf} |
|
(d) Conecte el conector.
2. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE
Haga clic aqui
.gif)
3. CALIENTE EL MOTOR
Haga
clic aqui
4. INSPECCIONE SI HAY FUGAS DE REFRIGERANTE
Haga clic aqui
