Toyota Camry Manual de reparaciones XV70 (2017-2023): Sensor De Temperatura Ambiente

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / CalefacciOn / Aire Acondicionado / Sensor De Temperatura Ambiente

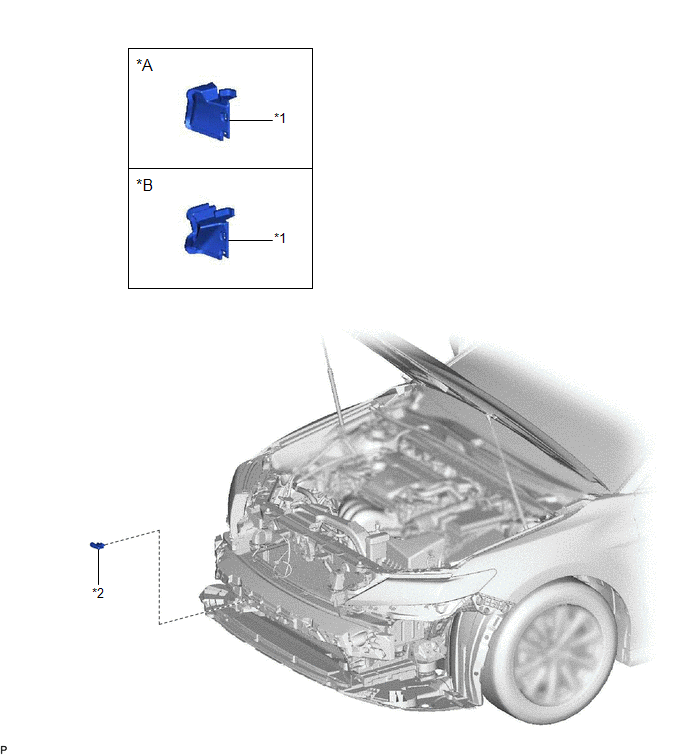

Componentes

COMPONENTES

ILUSTRACION

*A

Para rejilla del radiador tipo barra

*B

Para rejilla del radiador tipo malla

*1

PLACA GUIA DE AIRE LATERAL DELANTERA DERECHA DEL RADIADOR

*2

CONJUNTO DEL TERMISTOR

ExtracciOn

EXTRACCION

PRECAUCION/AVISO/OBSERVACION

A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse una vez que se han extraido, colocado o sustituido las piezas durante la instalacion/extraccion del conjunto del termistor.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Conjunto del parachoques delantero (con sistema de supervision de vista panoramica)

Ajuste de la vista de la camara de television delantera

Sistema de monitoreo de vista panoramica

Para la inicializacion

Para la calibracion

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aqui

2. EXTRAIGA LA PLACA GUIA DE AIRE LATERAL DELANTERA DERECHA DEL RADIADOR

(a) Desenganche las 2 garras para extraer la placa guia de aire lateral delantera derecha del radiador.

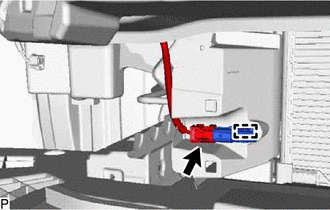

3. EXTRAIGA EL CONJUNTO DE TERMISTOR

(a) Desenganche la abrazadera.

(b) Desconecte el conector para extraer el conjunto del termistor.

InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL TERMISTOR

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2

10 °C (50 °F)

3.00 a 3.73 k?

15 °C (59 °F)

2.45 a 2.88 k?

20 °C (68 °F)

1.95 a 2.30 k?

25 °C (77 °F)

1.60 a 1.80 k?

30 °C (86 °F)

1.28 a 1.47 k?

35 °C (95 °F)

1.00 a 1.22 k?

40 °C (104 °F)

00.80 a 1.00 k?

45 °C (113 °F)

00.65 a 00.85 k?

50 °C (122 °F)

00.50 a 00.70 k?

55 °C (131 °F)

00.44 a 00.60 k?

60 °C (140 °F)

0.36 a 0.50 k?

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la deteccion puede modificarse el valor de la resistencia.
  • Durante la medicion, la temperatura del sensor debe ser igual a la temperatura ambiente.

OBSERVACION:

A medida que la temperatura aumenta, la resistencia disminuye (consulte el grafico).

Si el resultado no es el especificado, sustituya el conjunto del termistor.

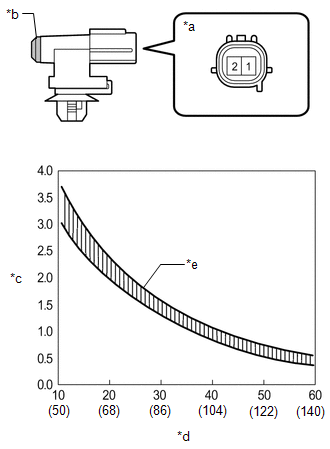

*a

Componente sin mazo de cables conectado

(Conjunto del termistor)

*b

Parte sensora

*c

Resistencia (k?)

*d

Temperatura (°C ( °F))

*e

Rango permitido

InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL TERMISTOR

(a) Conecte el conector.

(b) Enganche la abrazadera para instalar el conjunto del termistor.

2. INSTALE LA PLACA GUIA DE AIRE LATERAL DELANTERA DERECHA DEL RADIADOR

(a) Enganche las 2 garras para colocar la placa guia de aire lateral delantera derecha del radiador.

3. COLOQUE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aqui
