EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de haber extraído e instalado, o sustituido piezas durante la extracción/instalación de la moldura de la correa de las puertas delanteras se muestran a continuación.
Procedimiento necesario tras extraer/colocar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección. |
Sistema de supervisión de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
| ||
Subconjunto del cristal de la puerta delantera |
Inicialice el sistema de control del elevalunas eléctrico |
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
Para A25A-FKS:
Haga clic aquí
Para 2GR-FKS:
Haga clic aquí
3. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aquí
8. EXTRAIGA LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)
Haga clic aquí
9. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)
Haga clic aquí
10. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí
11. RETIRE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN
Haga clic aquí
12. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aquí
13. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA
Haga clic aquí
14. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

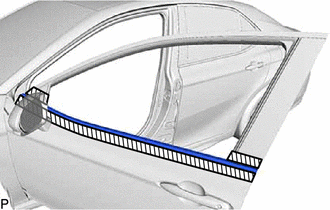

(a) Aplique cinta protectora alrededor del conjunto de la moldura del cinturón de seguridad de las puertas delanteras, tal como se muestra en la ilustración.
Cinta protectora |

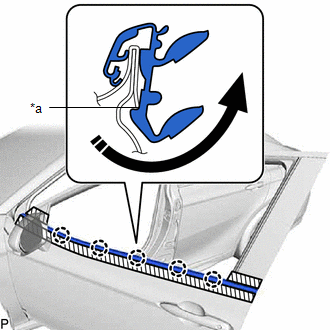

(b) Desenganche las 5 garras como se muestra en la ilustración.
*a | Garra |
Gire en esta dirección |

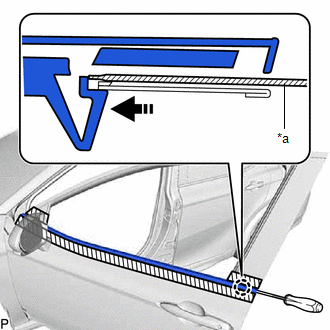

(c) Desenganche la garra con un destornillador de hoja fina con la punta envuelta en cinta protectora como se muestra en la ilustración.
*a | Destornillador de hoja plana con la punta envuelta en cinta protectora |
Empuje en esta dirección |

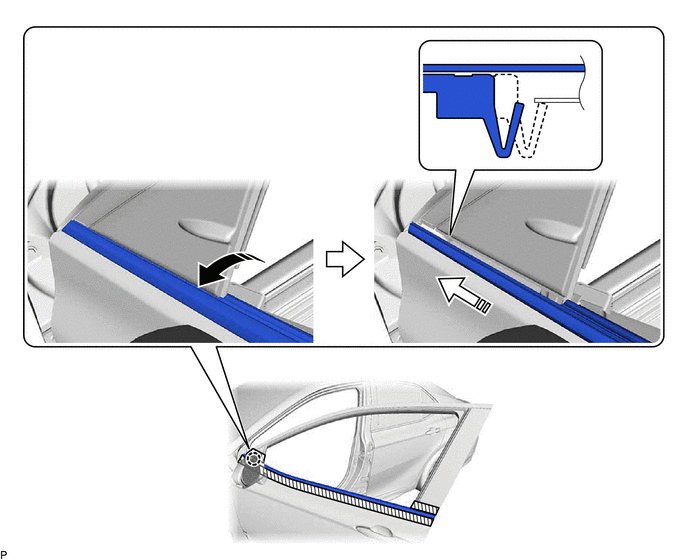

(d) Gire ligeramente y sujete el conjunto de la moldura de la correa de las puertas delanteras en la dirección que indica la flecha (1), que se muestra en la ilustración.
Gire en esta dirección (1) |
Deslice en esta dirección (2) |
AVISO:
Si se tira del conjunto de la moldura de la correa de las puertas delanteras hacia arriba, la garra puede romperse y caer dentro del panel de la puerta.
(e) Deslice el conjunto de la moldura de la correa de las puertas delanteras en la dirección que indica la flecha (2), que se muestra en la ilustración para desenganchar la garra y retirar el conjunto de la moldura de la correa de las puertas delanteras.
