Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO (para 6 altavoces)

(a) Con el altavoz instalado, confirme que no esta floja ninguna pieza ni hay otras anomalias.

(b) Asegurese de que no hay particulas extranas en el altavoz, desgarres en el cono u otras anomalias.

(c) Mida la resistencia del altavoz.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2

Siempre

3.2 a 4.8 ?

Si el resultado no es el especificado, sustituya el altavoz.

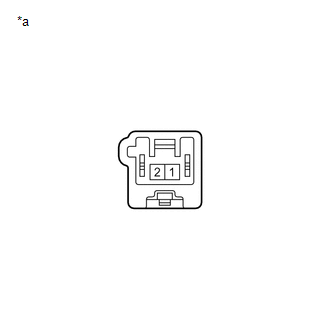

*a

Componente sin mazo de cables conectado

(conjunto del altavoz trasero)

2. INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO (para 9 altavoces)

(a) Con el altavoz instalado, confirme que no esta floja ninguna pieza ni hay otras anomalias.

(b) Asegurese de que no hay particulas extranas en el altavoz, desgarres en el cono u otras anomalias.

(c) Mida la resistencia del altavoz.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2

Siempre

6.2 a 9.4 ?

Si el resultado no es el especificado, sustituya el altavoz.

*a

Componente sin mazo de cables conectado

(conjunto del altavoz trasero)
