PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ALTAVOZ TRASERO
AVISO:
No toque el cono del altavoz.
(a) Conecte el conector.
(b) Enganche las 2 guias para instalar temporalmente el conjunto del altavoz trasero.
(c) Instale el conjunto de los altavoces traseros con los 3 tornillos.
|

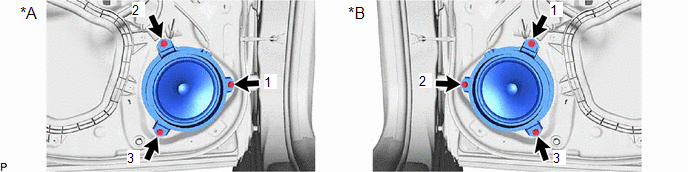

*A | Para el lado izquierdo |
*B | Para el lado derecho |
OBSERVACION:
Coloque los tornillos en el orden que se muestra en la ilustracion.
2. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2
Haga clic aqui
.gif)
3. COLOQUE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS TRASERAS
Haga clic aqui
4. COLOQUE EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA TRASERA
Haga clic aqui
5. COLOQUE EL CONJUNTO DEL REPOSABRAZOS TRASERO
Haga clic aqui
6. COLOQUE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aqui
7. COLOQUE EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aqui
8. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELECTRICO
Haga clic aqui
