Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

OBSERVACION:

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aqui

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aqui

3. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS TRASERO

Haga clic aqui

4. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA TRASERA

Haga clic aqui

5. EXTRAIGA LA BANDA PROTECTORA INTERIOR DE LAS VENTANILLAS TRASERAS

Haga clic aqui

6. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2

Haga clic aqui

7. EXTRAIGA EL CONJUNTO DEL ALTAVOZ TRASERO

AVISO:

No toque el cono del altavoz.

(a) Desconecte el conector.

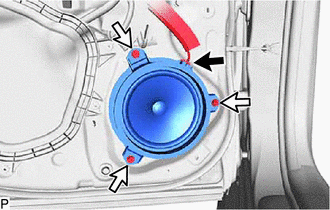

(b) Extraiga los 3 tornillos.

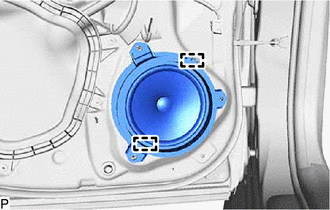

(c) Desenganche las 2 guias para extraer el conjunto del altavoz trasero.

Componentes
COMPONENTES ILUSTRACION *1 CONJUNTO DEL REPOSABRAZOS TRASERO *2 SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA *3 BANDA PROTECTORA DEL CRISTAL INTERIOR DE ...

InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO (para 6 altavoces) (a) Con el altavoz instalado, confirme que no esta floja ninguna pieza ni hay otras anomalias. (b) Asegure ...
