INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR ULTRASONICO CENTRAL TRASERO

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 (BI) - 6 (EI)

Siempre

10 k? o superior

4 (BI) - 1 (BO)

Siempre

Inferior a 1 ?

5 (SI) - 2 (SO)

Siempre

Inferior a 15 ?

6 (EI) - 3 (EO)

Siempre

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el sensor ultrasonico central trasero.

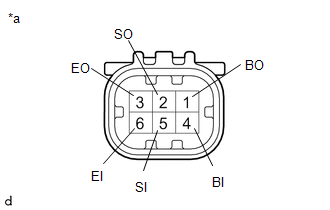

*a

Componente sin mazo de cables conectado

(Sensor ultrasonico de la parte central trasera)

2. INSPECCIONE EL SENSOR ULTRASONICO DE LA ESQUINA TRASERA

(a) Para el lado derecho:

(1) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 (BI) - 6 (EI)

Siempre

10 k? o superior

4 (BI) - 1 (BO)

Siempre

Inferior a 1 ?

5 (SI) - 2 (SO)

Siempre

Inferior a 15 ?

6 (EI) - 3 (EO)

Siempre

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el sensor ultrasonico derecho de la esquina trasera.

*a

Componente sin mazo de cables conectado

(sensor ultrasonico de la esquina trasera derecha)

(b) Para el lado izquierdo:

(1) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 (BI) - 6 (EI)

Siempre

10 k? o superior

4 (BI) - 1

Siempre

Inferior a 1 ?

5 (SI) - 2

Siempre

Inferior a 15 ?

6 (EI) - 3

Siempre

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el sensor ultrasonico izquierdo de la esquina trasera.

*a

Componente sin mazo de cables conectado

(sensor ultrasonico de la esquina trasera izquierda)
