EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse una vez que se han extraido, instalado o sustituido las piezas durante la instalacion/extraccion del conjunto del espejo retrovisor interior.
Procedimiento necesario despues de llevar a cabo un procedimiento|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Articulacion |
|---|---|---|---|
|
Sustitucion del conjunto del espejo retrovisor interior |
Repeticion del registro de codigos en el sistema de apertura de la puerta del garaje
| Sistema de apertura de la puerta del garaje |
|
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 2
Haga clic aqui .gif)
2. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 1
Haga
clic aqui
3. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR

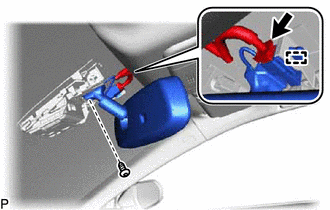

| (a) Desconecte el conector. |
|
(b) Desenganche la abrazadera.
(c) Con una llave de cubo "TORX" T20, quite el tornillo.

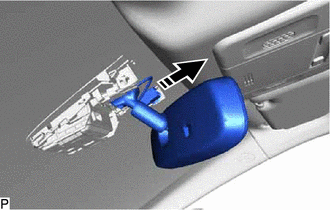

(d) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustracion para extraerlo.
.png) |
Remove in this Direction |
