INSTALACION

PRECAUCION / AVISO / OBSERVACION

OBSERVACION:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuacion es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL RETEN DEL SENSOR ULTRASONICO DE LA ESQUINA TRASERA

OBSERVACION:

• Realice este procedimiento solo cuando sea necesaria la sustitucion del reten del sensor ultrasonico de la esquina trasera.
• Si se ha extraido un reten del sensor ultrasonico de la esquina trasera, sustituyalo por uno nuevo.

(a) Limpie la superficie del conjunto del parachoques trasero.

(1) Quite los restos de cinta adhesiva de doble cara del conjunto del parachoques trasero.

(2) Elimine cualquier residuo adhesivo con un limpiador.

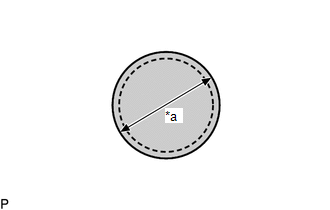

(b) Cubra el orificio de instalacion del sensor con un trozo de cinta circular de 25 mm (0.984 pulg.).

*a 25 mm (0.984 pulg.)

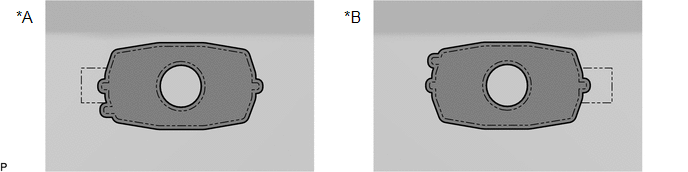

(c) Aplique imprimador o un material similar al area de instalacion del reten del sensor ultrasonico de la esquina trasera con una escobilla o un fieltro.

*A	para el lado derecho	*B	Para el lado izquierdo
	Imprimador	-	-

AVISO:

• Utilice una escobilla o un fieltro limpio.
• No toque el conjunto del parachoques trasero hasta que el imprimador se haya secado.

(d) Confirme que el imprimador se ha secado por completo tocando el conjunto del parachoques trasero. A continuacion, quite la cinta.

(e) Despegue el papel protector del reten del sensor ultrasonico de la esquina trasera.

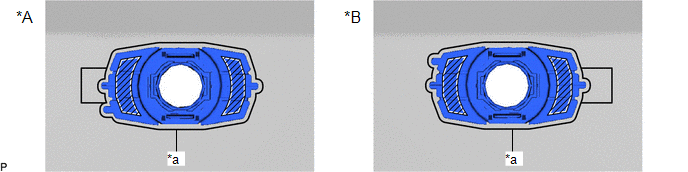

(f) Alinee el reten del sensor ultrasonico de la esquina trasera con la marca del conjunto del parachoques trasero e instalelo como se muestra en la ilustracion.

*A	para el lado derecho	*B	Para el lado izquierdo
*a	Linea marcada	-	-
	Area de presion	-	-

AVISO:

• Asegurese de que el extremo del sensor este colocado de forma correcta en el orificio de instalacion del sensor del conjunto del parachoques trasero.
• Asegurese de que el reten del sensor ultrasonico de la esquina trasera esta en la linea marcada.
• La cinta adhesiva de doble cara del reten del sensor ultrasonico de la esquina trasera se deteriorara si se despega. Asegurese de reemplazar el reten del sensor ultrasonico de la esquina trasera por uno nuevo cuando sea necesario.

OBSERVACION:

Presione el area mostrada en la ilustracion con una fuerza de 30 N (3.0 kgf) durante 3 segundos para instalar de forma segura el reten del sensor ultrasonico de la esquina trasera en el conjunto del parachoques trasero. Confirme que no quede espacio libre entre el reten del sensor ultrasonico de la esquina trasera y el conjunto del parachoques trasero.

2. INSTALE EL RETEN DEL SENSOR ULTRASONICO CENTRAL TRASERO

OBSERVACION:

• Realice este procedimiento solo cuando sea necesaria la sustitucion del reten del sensor ultrasonico de la parte central trasera.
• Si se ha extraido un reten del sensor ultrasonico de la parte central trasera, sustituyalo por uno nuevo.

(a) Limpie la superficie del conjunto del parachoques trasero.

(1) Quite los restos de cinta adhesiva de doble cara del conjunto del parachoques trasero.

(2) Elimine cualquier residuo adhesivo con un limpiador.

(b) Cubra el orificio de instalacion del sensor con un trozo de cinta circular de 25 mm (0.984 pulg.).

*a 25 mm (0.984 pulg.)

(c) Para rejilla del radiador con barras:

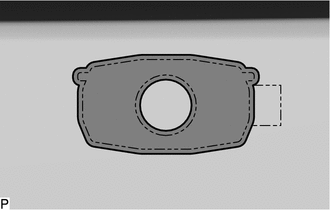

(1) Aplique imprimador o un material similar al area de instalacion del reten del sensor ultrasonico central trasero con una escobilla o un fieltro.

AVISO:

• Utilice una escobilla o un fieltro limpio.
• No toque el conjunto del parachoques trasero hasta que el imprimador se haya secado.

Imprimador

(d) Para rejilla del radiador con malla:

(1) Aplique imprimador o un material similar al area de instalacion del reten del sensor ultrasonico central trasero con una escobilla o un fieltro.

AVISO:

• Utilice una escobilla o un fieltro limpio.
• No toque el conjunto del parachoques trasero hasta que el imprimador se haya secado.

Imprimador

(e) Confirme que el imprimador se ha secado por completo tocando el conjunto del parachoques trasero. A continuacion, quite la cinta.

(f) Despegue el papel protector del reten del sensor ultrasonico central trasero.

(g) Para rejilla del radiador con barras:

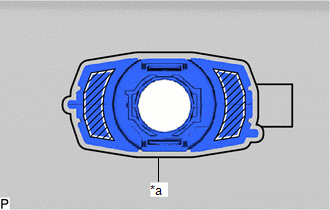

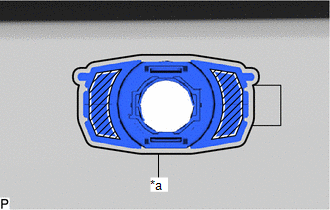

(1) Alinee el reten del sensor ultrasonico central trasero con la marca del conjunto del parachoques trasero e instalelo como se muestra en la ilustracion.

*a	Linea marcada
	Area de presion

AVISO:

• Asegurese de que el extremo del sensor este colocado de forma correcta en el orificio de instalacion del sensor del conjunto del parachoques trasero.
• Asegurese de que el reten del sensor ultrasonico de la parte central trasera esta en la linea marcada.
• La cinta adhesiva de doble cara del reten del sensor ultrasonico de la parte central trasera se deteriorara si se despega. Asegurese de sustituir el reten del sensor ultrasonico de la parte central trasera por uno nuevo cuando sea necesario.

OBSERVACION:

Presione el area mostrada en la ilustracion con una fuerza de 30 N (3.0 kgf) durante 3 segundos para instalar de forma segura el reten del sensor ultrasonico de la parte central trasera en el conjunto del parachoques trasero. Confirme que no haya espacio libre entre el reten del sensor ultrasonico central trasero y el conjunto del parachoques trasero.

(h) Para rejilla del radiador con malla:

(1) Alinee el reten del sensor ultrasonico central trasero con la marca del conjunto del parachoques trasero e instalelo como se muestra en la ilustracion.

*a	Linea marcada
	Area de presion

AVISO:

• Asegurese de que el extremo del sensor este colocado de forma correcta en el orificio de instalacion del sensor del conjunto del parachoques trasero.
• Asegurese de que el reten del sensor ultrasonico de la parte central trasera esta en la linea marcada.
• La cinta adhesiva de doble cara del reten del sensor ultrasonico de la parte central trasera se deteriorara si se despega. Asegurese de sustituir el reten del sensor ultrasonico de la parte central trasera por uno nuevo cuando sea necesario.

OBSERVACION:

Presione el area mostrada en la ilustracion con una fuerza de 30 N (3.0 kgf) durante 3 segundos para instalar de forma segura el reten del sensor ultrasonico de la parte central trasera en el conjunto del parachoques trasero. Confirme que no haya espacio libre entre el reten del sensor ultrasonico central trasero y el conjunto del parachoques trasero.

3. INSTALE EL CLIP DEL SENSOR ULTRASONICO

OBSERVACION:

• Realice este procedimiento solo cuando sea necesaria la sustitucion del clip del sensor ultrasonico.
• Siga el mismo procedimiento para todos los clips de sensores ultrasonicos

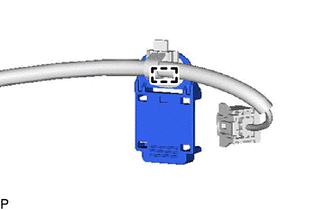

(a) Enganche la abrazadera para instalar el clip del sensor ultrasonico en el cable.

4. INSTALE EL SENSOR ULTRASONICO DE LA ESQUINA TRASERA

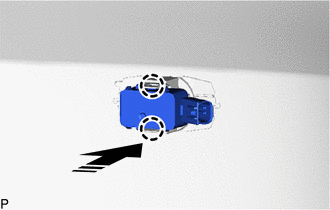

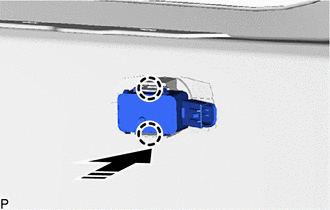

(a) Enganche las 2 garras e instale el sensor ultrasonico de la esquina trasera y como se muestra en la ilustracion.

Instale en esta direccion

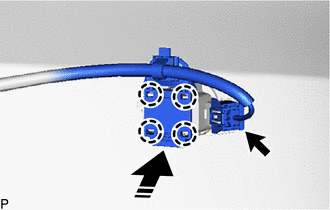

(b) Instale las 4 garras como se muestra en la ilustracion.

Instale en esta direccion

(c) Conecte el conector.

5. INSTALE EL SENSOR ULTRASONICO CENTRAL TRASERO

(a) Enganche las 2 garras e instale el sensor ultrasonico central trasero como se muestra en la ilustracion.

Instale en esta direccion

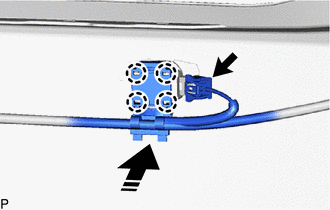

(b) Instale las 4 garras como se muestra en la ilustracion.

Instale en esta direccion

(c) Conecte el conector.

6. INSTALE EL CONJUNTO DEL PARACHOQUES TRASERO

Haga clic aqui

7. REALICE LA CALIBRACION

Haga clic aqui

SST: 09989-00020
