Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Asistencia Al Estacionamiento/supervisiOn / Sensor UltrasOnico (para La Parte Delantera) / InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR ULTRASONICO CENTRAL DELANTERO

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 (BI) - 6 (EI)

Siempre

10 k? o superior

4 (BI) - 1 (BO)

Siempre

Inferior a 1 ?

5 (SI) - 2 (SO)

Siempre

Inferior a 15 ?

6 (EI) - 3 (EO)

Siempre

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el sensor ultrasonico central delantero.

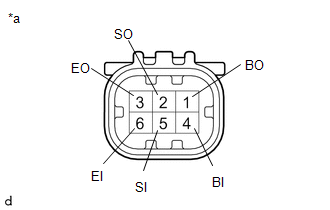

*a

Componente sin mazo de cables conectado

(Sensor ultrasonico central delantero)

2. INSPECCIONE EL SENSOR ULTRASONICO DE LA ESQUINA DELANTERA

(a) Para el lado derecho:

(1) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 (BI) - 6 (EI)

Siempre

10 k? o superior

4 (BI) - 1 (BO)

Siempre

Inferior a 1 ?

5 (SI) - 2 (SO)

Siempre

Inferior a 15 ?

6 (EI) - 3 (EO)

Siempre

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el sensor ultrasonico derecho de la esquina delantera.

*a

Componente sin mazo de cables conectado

(sensor ultrasonico de la esquina delantera derecha)

(b) Para el lado izquierdo:

(1) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 (BI) - 6 (EI)

Siempre

10 k? o superior

4 (BI) - 1

Siempre

Inferior a 1 ?

5 (SI) - 2

Siempre

Inferior a 15 ?

6 (EI) - 3

Siempre

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el sensor ultrasonico izquierdo de la esquina delantera.

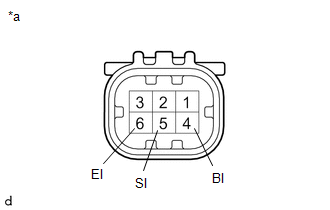

*a

Componente sin mazo de cables conectado

(sensor ultrasonico de la esquina delantera izquierda)
