Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PRECAUCION / AVISO / OBSERVACION

OBSERVACION:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuacion es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL RETEN DEL SENSOR ULTRASONICO DE LA ESQUINA DELANTERA

OBSERVACION:

• Realice este procedimiento solo cuando sea necesaria la sustitucion del reten del sensor ultrasonico de la esquina delantera.
• Si se ha extraido un reten del sensor ultrasonico de la esquina delantera, sustituyalo por uno nuevo.

(a) Limpie la superficie del conjunto del parachoques delantero.

(1) Quite los restos de cinta adhesiva de doble cara del conjunto del parachoques delantero.

(2) Elimine cualquier residuo adhesivo con un limpiador.

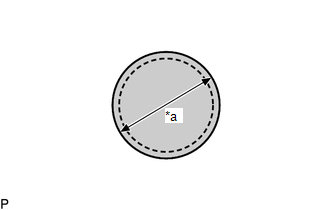

(b) Cubra el orificio de instalacion del sensor con un trozo de cinta circular de 25 mm (0.984 pulg.).

*a 25 mm (0.984 pulg.)

(c) Para rejilla del radiador con barras:

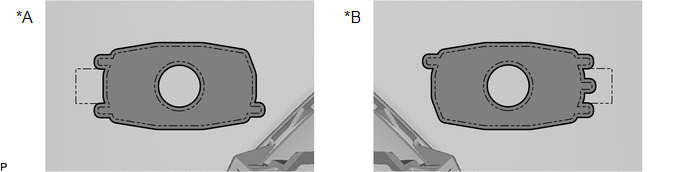

(1) Aplique imprimador o un material similar al area de instalacion del reten del sensor ultrasonico de la esquina delantera con una escobilla o un fieltro.

*A	Para el lado izquierdo	*B	Para el lado derecho
	Imprimador	-	-

AVISO:

• Utilice una escobilla o un fieltro limpio.
• No toque el conjunto del parachoques delantero hasta que el imprimador se haya secado.

(d) Para rejilla del radiador con malla:

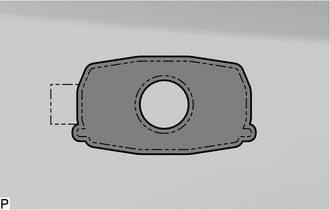

(1) Aplique imprimador o un material similar al area de instalacion del reten del sensor ultrasonico de la esquina delantera con una escobilla o un fieltro.

Imprimador

AVISO:

• Utilice una escobilla o un fieltro limpio.
• No toque el conjunto del parachoques delantero hasta que el imprimador se haya secado.

(e) Confirme que el imprimador se ha secado por completo tocando el conjunto del parachoques delantero. A continuacion, quite la cinta.

(f) Despegue el papel protector del reten nuevo del sensor ultrasonico de la esquina delantera.

(g) Para rejilla del radiador con barras:

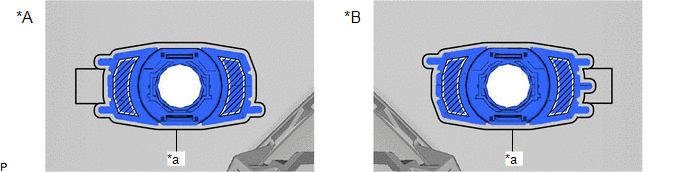

(1) Alinee el reten del sensor ultrasonico de la esquina delantera con la marca del conjunto del parachoques delantero e instalelo como se muestra en la ilustracion.

*A	Para el lado izquierdo	*B	Para el lado derecho
*a	Linea marcada	-	-
	Area de presion	-	-

AVISO:

• Asegurese de que el reten del sensor ultrasonico de la esquina delantera esta en la linea marcada.
• La cinta adhesiva de doble cara del reten del sensor ultrasonico de la esquina delantera se deteriorara si se despega. Asegurese de sustituir el reten del sensor ultrasonico de la esquina delantera por uno nuevo cuando sea necesario.

OBSERVACION:

Presione el area mostrada en la ilustracion con una fuerza de 30 N (3.0 kgf) durante 3 segundos para instalar de forma segura el reten del sensor ultrasonico de la esquina delantera en el conjunto del parachoques delantero. Confirme que no haya espacio libre entre el reten del sensor ultrasonico de la esquina delantera y el conjunto del parachoques delantero.

(h) Para rejilla del radiador con malla:

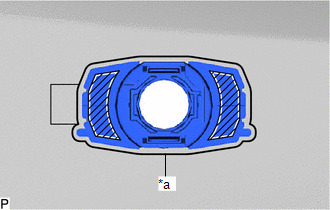

(1) Alinee el reten del sensor ultrasonico de la esquina delantera con la marca del conjunto del parachoques delantero e instalelo como se muestra en la ilustracion.

*a	Linea marcada
	Area de presion

AVISO:

• Asegurese de que el reten del sensor ultrasonico de la esquina delantera esta en la linea marcada.
• La cinta adhesiva de doble cara del reten del sensor ultrasonico de la esquina delantera se deteriorara si se despega. Asegurese de sustituir el reten del sensor ultrasonico de la esquina delantera por uno nuevo cuando sea necesario.

OBSERVACION:

Presione el area mostrada en la ilustracion con una fuerza de 30 N (3.0 kgf) durante 3 segundos para instalar de forma segura el reten del sensor ultrasonico de la esquina delantera en el conjunto del parachoques delantero. Confirme que no haya espacio libre entre el reten del sensor ultrasonico de la esquina delantera y el conjunto del parachoques delantero.

2. INSTALE EL CLIP DEL SENSOR ULTRASONICO (para rejilla del radiador con barra)

OBSERVACION:

Realice este procedimiento solo cuando sea necesaria la sustitucion del clip del sensor ultrasonico.

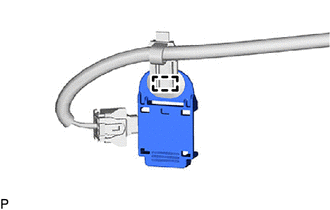

(a) Enganche la abrazadera para instalar el clip del sensor ultrasonico en el cable.

3. INSTALE EL SENSOR ULTRASONICO DE LA ESQUINA DELANTERA

(a) Para rejilla del radiador con barras:

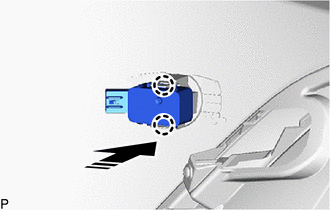

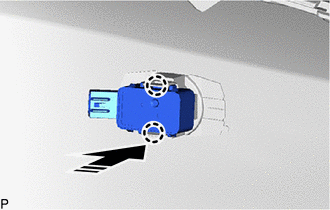

(1) Enganche las 2 garras e instale el sensor ultrasonico de la esquina delantera y como se muestra en la ilustracion.

Instale en esta direccion

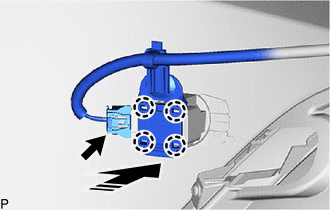

(2) Instale las 4 garras como se muestra en la ilustracion.

Instale en esta direccion

(3) Conecte el conector.

(b) Para rejilla del radiador con malla:

(1) Enganche las 2 garras e instale el sensor ultrasonico de la esquina delantera y como se muestra en la ilustracion.

Instale en esta direccion

(2) Conecte el conector.

4. INSTALE EL SENSOR ULTRASONICO CENTRAL DELANTERO

(a) Para rejilla del radiador con barras:

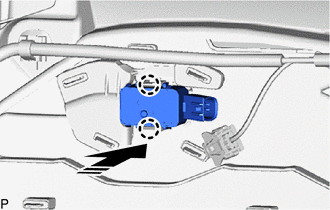

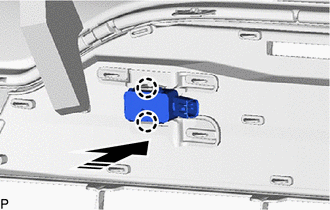

(1) Enganche las 2 garras e instale el sensor ultrasonico central delantero como se muestra en la ilustracion.

Instale en esta direccion

(2) Conecte el conector.

(b) Para rejilla del radiador con malla:

(1) Enganche las 2 garras e instale el sensor ultrasonico central delantero como se muestra en la ilustracion.

Instale en esta direccion

(2) Conecte el conector.

5. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aqui

6. REALICE LA CALIBRACION

Haga clic aqui

SST: 09989-00020
