Componentes
COMPONENTES
ILUSTRACIÓN
|

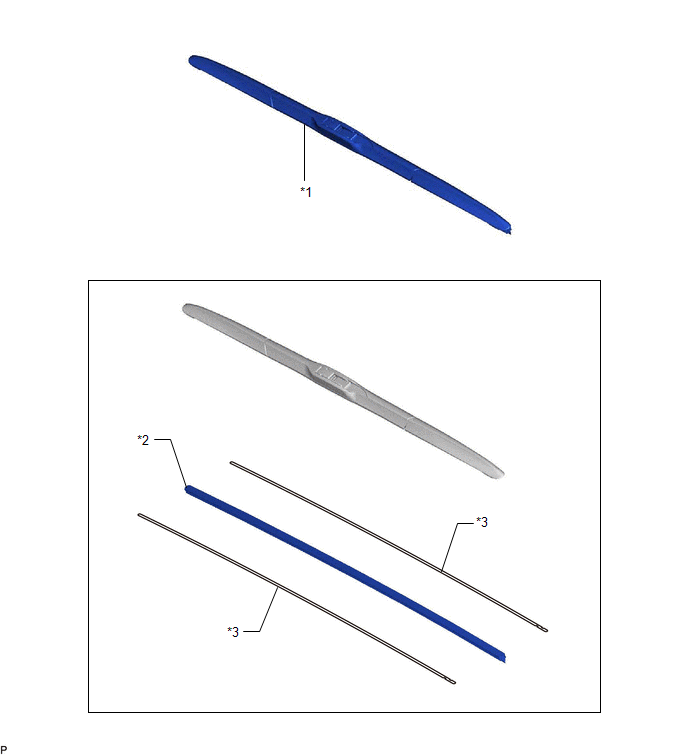

*1 | RASQUETA DEL LIMPIAPARABRISAS DELANTERO |
*2 | GOMA DEL LIMPIAPARABRISAS |
|
*3 | PLACA DE APOYO DE LA GOMA DEL LIMPIAPARABRISAS DELANTERO |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Asegúrese de sujetar el brazo del limpiaparabrisas delantero mientras lo levanta, ya que elevar el limpiaparabrisas delantero con la rasqueta puede dañar o deformar la rasqueta del limpiaparabrisas delantero.
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RASQUETA DEL LIMPIAPARABRISAS DELANTERO
(a) Coloque el interruptor de encendido en posición ON.
(b) Coloque el interruptor de encendido en la posición OFF y mueva el conjunto del interruptor del limpiaparabrisas a la posición MIST y manténgalo así durante al menos 2 segundos.
OBSERVACIÓN:
Si el conjunto del brazo y rasqueta del limpiaparabrisas no se mueven a la posición de mantenimiento, gire el interruptor de encendido en ON y, a continuación, vuelva a realizar este paso.

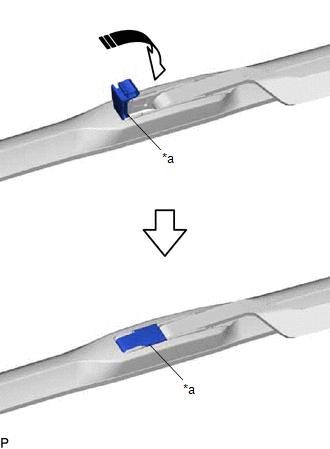

(c) Tire del soporte de la rasqueta del limpiaparabrisas delantero.
|
*a | Soporte |
.png) |

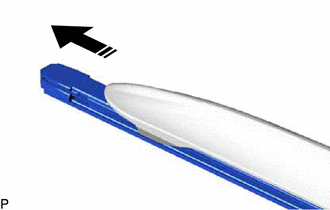

Extraiga en esta dirección |

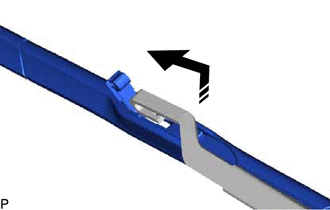

(d) Extraiga la rasqueta del limpiaparabrisas delantero del brazo como se muestra en la ilustración.
AVISO:
Coloque un trozo de tela entre el parabrisas y el brazo del limpiaparabrisas delantero para evitar dañar el parabrisas.
|
|
Extraiga en esta dirección |
2. EXTRAIGA LA GOMA DEL LIMPIAPARABRISAS
(a) Extraiga la goma del limpiaparabrisas con las placas de apoyo de goma de la rasqueta del limpiaparabrisas delantero.
|
|
Extraiga en esta dirección |

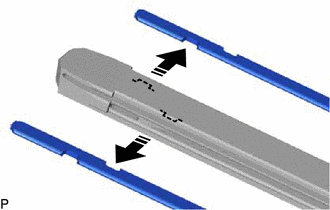

(b) Extraiga las 2 placas de apoyo de la goma del limpiaparabrisas delantero.
|
|
Extraiga en esta dirección |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:
Asegúrese de sujetar el brazo del limpiaparabrisas delantero mientras lo levanta, ya que elevar el limpiaparabrisas delantero con la rasqueta puede dañar o deformar la rasqueta del limpiaparabrisas delantero.
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE LA GOMA DEL LIMPIAPARABRISAS

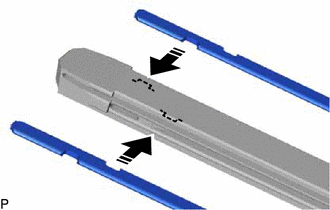

(a) Instale las 2 placas de apoyo de la goma del limpiaparabrisas delantero en la goma de dicho limpiaparabrisas.
.png) |
Instalar en esta dirección |
AVISO:

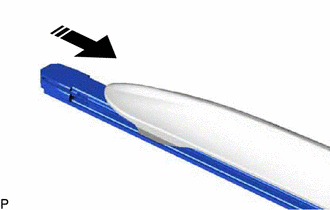

(b) Coloque la goma del limpiaparabrisas con las placas de apoyo de la goma del limpiaparabrisas delantero en la rasqueta del limpiaparabrisas como se muestra en la ilustración.
|
|
Coloque en esta dirección |
AVISO:
Empuje la goma del limpiaparabrisas y las placas de apoyo del limpiaparabrisas delantero con fuerza en la rasqueta del limpiaparabrisas delantero para engancharlas de forma segura.
2. COLOQUE LA RASQUETA DEL LIMPIAPARABRISAS DELANTERO
(a) Coloque la rasqueta del limpiaparabrisas delantero en el brazo como se muestra en la ilustración.
|
|
Instalar en esta dirección |

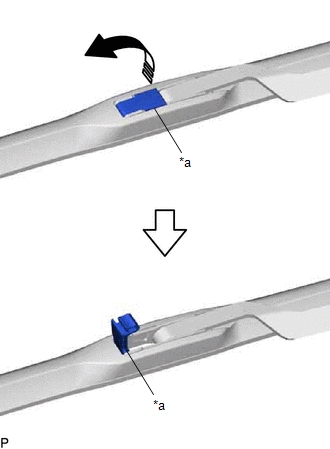

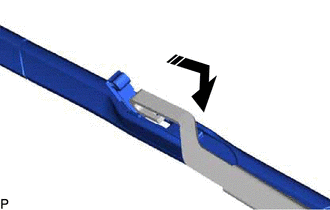

(b) Extraiga el soporte de la rasqueta del limpiaparabrisas delantero.
|
*a | Soporte |
|
|
Instalar en esta dirección |
(c) Coloque el interruptor de encendido en posición ON.
(d) Accione el conjunto del interruptor del limpiaparabrisas para volver a colocar el conjunto del brazo y de la rasqueta del limpiaparabrisas delantero en su posición original.
(e) Coloque el interruptor de encendido en la posición OFF.
