DESCRIPCION
Este es el circuito de la fuente de alimentacion para activar el conjunto del receptor de radio y pantalla.

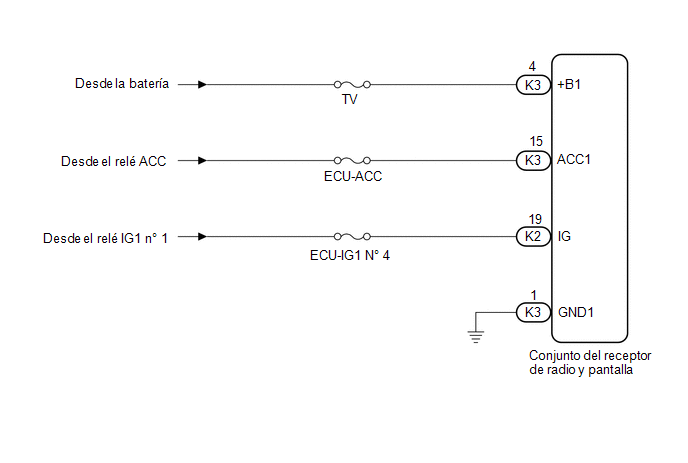

DIAGRAMA DE CONEXIONES
PRECAUCION/AVISO/OBSERVACION
AVISO:
Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA) |
(a) Desconecte los conectores K3 y K2 del conjunto del receptor de radio y pantalla.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
K3-1 (GND1) - Masa de la carroceria |
Siempre | Inferior a 1 ? |
(c) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
K3-4 (+B1) - K3-1 (GND1) |
Siempre | De 11 a 14 V |
|
K3-15 (ACC1) - K3-1 (GND1) |
Interruptor del motor encendido (ACC) |
De 11 a 14 V |
|
K2-19 (IG) - K3-1 (GND1) |
Interruptor del motor activado (IG) |
11 a 14 V |
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
