Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito del microfono

DESCRIPCION

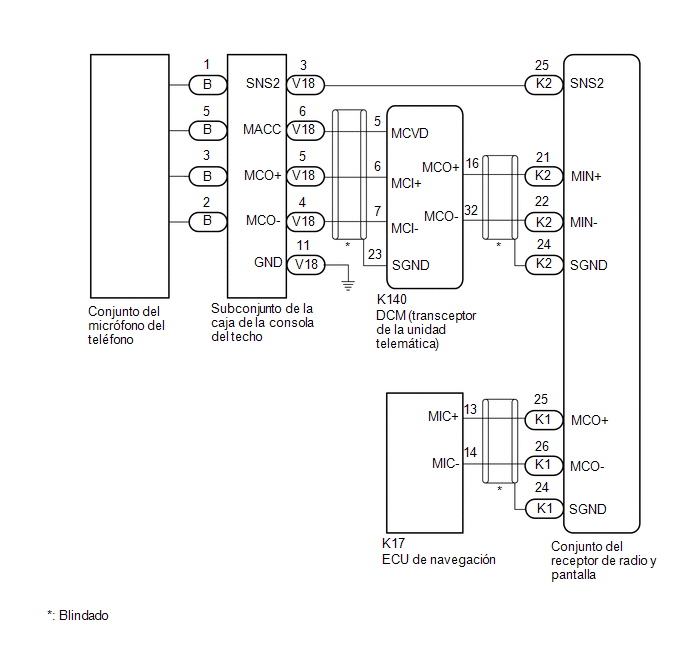

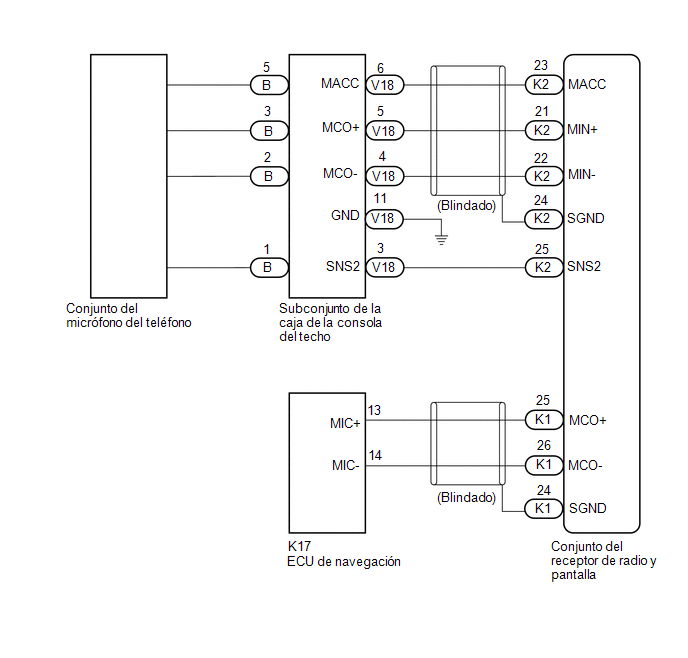

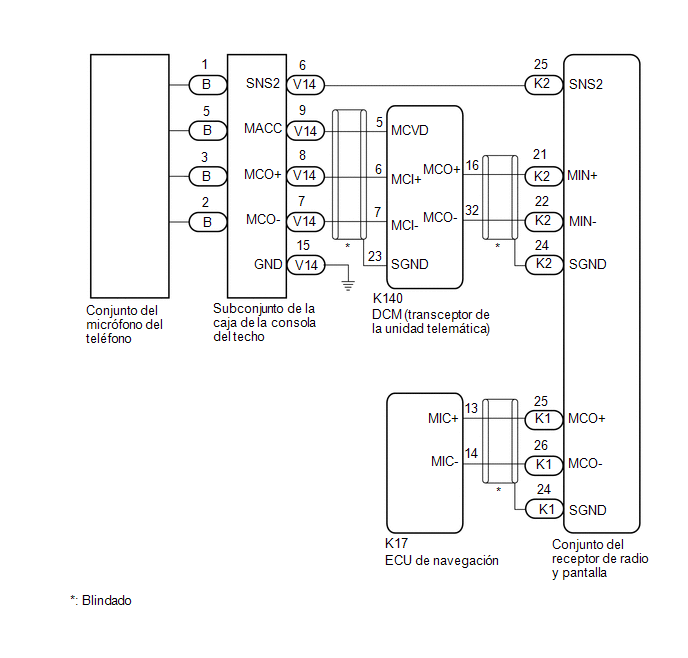

DIAGRAMA DE CONEXIONES

Con Techo Solar y sin Interruptor (SOS) Manual Con Techo Solar y con Interruptor (SOS) Manual Sin Techo Solar y sin Interruptor (SOS) Manual Sin Techo Solar y con Interruptor (SOS) Manual

PRECAUCION/AVISO/RECOMENDACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL RECONOCIMIENTO DE VOZ Y MICROFONO (ENTRADA A LA ECU DE NAVEGACION)

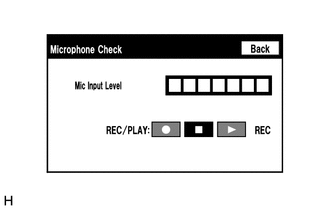

(a) Acceda a la pantalla "Microphone Check". Consulte la comprobacion del funcionamiento del microfono (entrada a la ECU de navegacion) en la comprobacion del funcionamiento.

Haga clic aqui

(b) Cuando utilice el microfono, compruebe que el nivel de entrada del indicador del microfono varie de acuerdo con el volumen de la voz.

OK:

El resultado de la comprobacion es normal.

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

2.

INSPECCIONE EL MICROFONO Y EL RECONOCIMIENTO DE VOZ (ENTRADA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Acceda a la pantalla "Microphone Check". Consulte el apartado "Comprobacion del microfono (entrada al conjunto del receptor de radio y pantalla)" en la comprobacion de funcionamiento.

Haga clic aqui

(b) Cuando utilice el microfono, compruebe que el nivel de entrada del indicador del microfono varie de acuerdo con el volumen de la voz.

OK:

El resultado de la comprobacion es normal.

Resultado:

Resultado

Vaya a

NG (con Techo Solar y sin Interruptor (SOS) Manual)

A

NG (con Techo Solar y con Interruptor (SOS) Manual)

B

NG (sin Techo Solar y sin Interruptor (SOS) manual)

C

NG (sin Techo Solar y con Interruptor (SOS) Manual)

D

OK

E

B

IR AL PUNTO 9

C

IR AL PUNTO 19

D

IR AL PUNTO 25

E

IR AL PUNTO 35

A

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V14-6 (SNS2)

Siempre

Inferior a 1 ?

K2-23 (MACC) - V14-9 (MACC)

Siempre

Inferior a 1 ?

K2-21 (MIN+) - V14-8 (MCO+)

Siempre

Inferior a 1 ?

K2-22 (MIN-) - V14-7 (MCO-)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V14-6 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

K2-23 (MACC) o V14-9 (MACC) - Masa de la carroceria

Siempre

10 k? o superior

K2-21 (MIN+) o V14-8 (MCO+) - Masa de la carroceria

Siempre

10 k? o superior

K2-22 (MIN-) o V14-7 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

K2-24 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

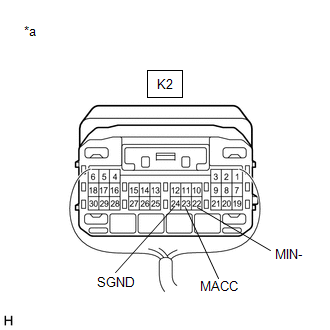

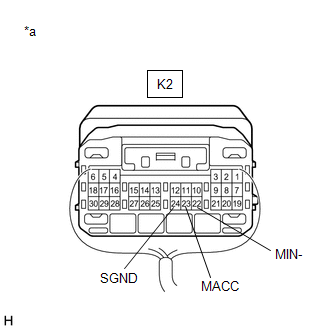

K2-23 (MACC) - Masa de la carroceria

Interruptor del motor encendido (ACC)

4 a 6 V

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

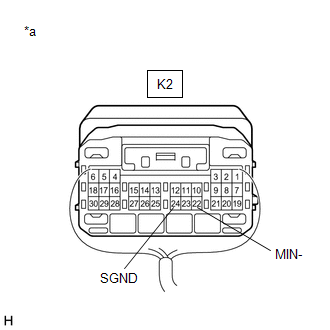

K2-24 (SGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

K2-22 (MIN-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

OK

5.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

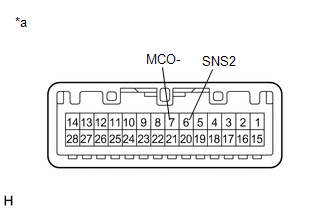

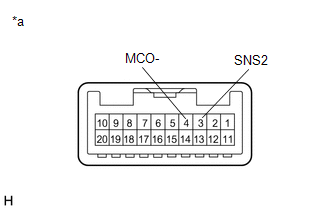

(b) Acople el conector B del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

6 (SNS2) - 7 (MCO-)

Siempre

Inferior a 1 ?

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

NG

IR AL PUNTO 8

OK

6.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (SALIDA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Encienda el interruptor del motor (ACC).

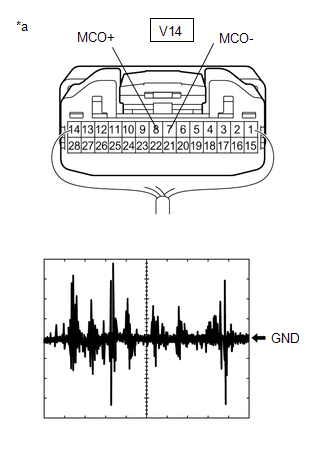

(d) Conecte un osciloscopio a los terminales 8 (MCO+) y 7 (MCO-) del conector V14 del subconjunto de la caja de la consola del techo.

*a

Componente con mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

(e) Compare la forma de onda de la senal con las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

V14-8 (MCO+) - V14-7 (MCO-)

Configuracion de la herramienta

50 mV/DIV., 500 ms/DIV.

Condicion del vehiculo

  1. Encienda el interruptor del motor (ACC).
  2. Se emite la senal de sonido en el subconjunto de la caja de la consola del techo cuando el usuario esta a menos de 125 mm de los orificios de sonido del subconjunto de la caja de la consola del techo.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia.

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

7.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

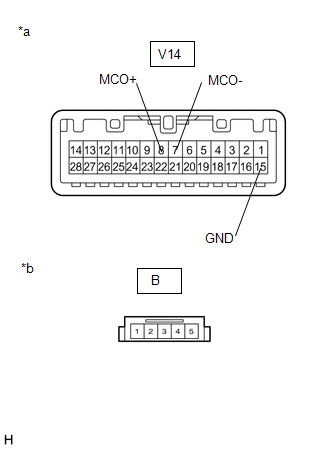

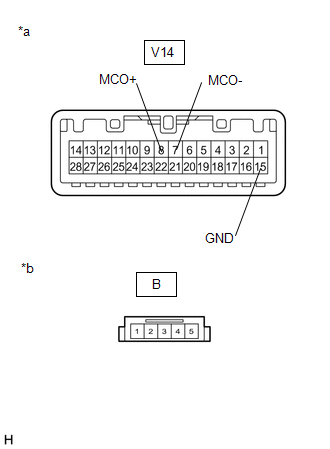

V14-8 (MCO+) - B-3

Siempre

Inferior a 1 ?

V14-7 (MCO-) - B-2

Siempre

Inferior a 1 ?

V14-8 (MCO+) o B-3 - V14-15 (GND)

Siempre

10 k? o superior

V14-7 (MCO-) o B-2 - V14-15 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

8.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

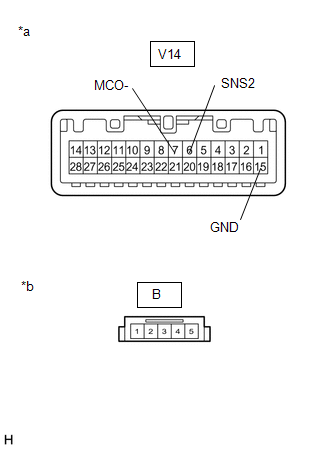

V14-6 (SNS2) - B-1

Siempre

Inferior a 1 ?

V14-7 (MCO-) - B-2

Siempre

Inferior a 1 ?

V14-6 (SNS2) o B-1 - V14-15 (GND)

Siempre

10 k? o superior

V14-7 (MCO-) o B-2 - V14-15 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V14-6 (SNS2)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V14-6 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

10.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-21 (MIN+) - K140-16 (MCO+)

Siempre

Inferior a 1 ?

K2-22 (MIN-) - K140-32 (MCO-)

Siempre

Inferior a 1 ?

K2-21 (MIN+) o K140-16 (MCO+) - Masa de la carroceria

Siempre

10 k? o superior

K2-22 (MIN-) o K140-32 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

K2-24 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

11.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K140-5 (MCVD) - V14-9 (MACC)

Siempre

Inferior a 1 ?

K140-6 (MCI+) - V14-8 (MCO+)

Siempre

Inferior a 1 ?

K140-7 (MCI-) - V14-7 (MCO-)

Siempre

Inferior a 1 ?

K140-5 (MCVD) o V14-9 (MACC) - Masa de la carroceria

Siempre

10 k? o superior

K140-6 (MCI+) or V14-8 (MCO+) - Masa de la carroceria

Siempre

10 k? o superior

K140-7 (MCI-) o V14-7 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

K140-23 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

OK

12.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Desacople el conector K140 del DCM (transceptor de telematica).

(b) Acople el conector K2 del conjunto del receptor de radio y pantalla.

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-24 (SGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

K2-22 (MIN-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

OK

13.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

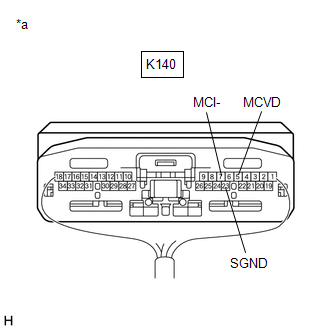

K140-5 (MCVD) - Masa de la carroceria

Interruptor del motor encendido (ACC)

4 a 6 V

*a

Componente con mazo de cables conectado

(DCM [transceptor de telematica])

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K140-7 (MCI-) - Masa de la carroceria

Siempre

Inferior a 1 ?

K140-23 (SGND) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

OK

14.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Acople el conector B del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

6 (SNS2) - 7 (MCO-)

Siempre

Inferior a 1 ?

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

NG

IR AL PUNTO 18

OK

15.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (SALIDA AL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA))

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(d) Encienda el interruptor del motor (ACC).

(e) Conecte un osciloscopio a los terminales 8 (MCO+) y 7 (MCO-) del conector V14 del subconjunto de la caja de la consola del techo.

*a

Componente con mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

(f) Compare la forma de onda de la senal con las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

V14-8 (MCO+) - V14-7 (MCO-)

Configuracion de la herramienta

50 mV/DIV., 500 ms/DIV.

Condicion del vehiculo

  1. Encienda el interruptor del motor (ACC).
  2. Se emite la senal de sonido en el subconjunto de la caja de la consola del techo cuando el usuario esta a menos de 125 mm de los orificios de sonido del subconjunto de la caja de la consola del techo.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia.

NG

IR AL PUNTO 17

OK

16.

INSPECCIONE EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) (SALIDA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V14 del subconjunto de la caja de la consola del techo.

(c) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(d) Encienda el interruptor del motor (ACC).

(e) Conecte un osciloscopio a los terminales 16 (MCO+) y 32 (MCO-) del conector K140 del DCM (transceptor de la unidad telematica).

*a

Componente con mazo de cables conectado

DCM (transceptor de la unidad telematica)

(f) Compare la forma de onda de la senal con las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

K140-16 (MCO+) - K140-32 (MCO-)

Configuracion de la herramienta

50 mV/DIV., 500 ms/DIV.

Condicion del vehiculo

  1. Encienda el interruptor del motor (ACC).
  2. Se emite la senal de sonido en el subconjunto de la caja de la consola del techo cuando el usuario esta a menos de 125 mm de los orificios de sonido del subconjunto de la caja de la consola del techo.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia.

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

17.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

V14-8 (MCO+) - B-3

Siempre

Inferior a 1 ?

V14-7 (MCO-) - B-2

Siempre

Inferior a 1 ?

V14-8 (MCO+) o B-3 - V14-15 (GND)

Siempre

10 k? o superior

V14-7 (MCO-) o B-2 - V14-15 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

18.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

V14-6 (SNS2) - B-1

Siempre

Inferior a 1 ?

V14-7 (MCO-) - B-2

Siempre

Inferior a 1 ?

V14-6 (SNS2) o B-1 - V14-15 (GND)

Siempre

10 k? o superior

V14-7 (MCO-) o B-2 - V14-15 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

19.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V18-3 (SNS2)

Siempre

Inferior a 1 ?

K2-23 (MACC) - V18-6 (MACC)

Siempre

Inferior a 1 ?

K2-21 (MIN+) - V18-5 (MCO+)

Siempre

Inferior a 1 ?

K2-22 (MIN-) - V18-4 (MCO-)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V18-3 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

K2-23 (MACC) o V18-6 (MACC) - Masa de la carroceria

Siempre

10 k? o superior

K2-21 (MIN+) o V18-5 (MCO+) - Masa de la carroceria

Siempre

10 k? o superior

K2-22 (MIN-) o V18-4 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

K2-24 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

OK

20.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K2-23 (MACC) - Masa de la carroceria

Interruptor del motor encendido (ACC)

4 a 6 V

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

(d) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-24 (SGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

K2-22 (MIN-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

OK

21.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Acople el conector B del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

3 (SNS2) - 4 (MCO-)

Siempre

Inferior a 1 ?

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

NG

IR AL PUNTO 24

OK

22.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (SALIDA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Encienda el interruptor del motor (ACC).

(d) Conecte un osciloscopio a los terminales 5 (MCO+) y 4 (MCO-) del conector V18 del subconjunto de la caja de la consola del techo.

*a

Componente con mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

(e) Compare la forma de onda de la senal con las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

V18-5 (MCO+) - V18-4 (MCO-)

Configuracion de la herramienta

50 mV/DIV., 500 ms/DIV.

Condicion del vehiculo

  1. Encienda el interruptor del motor (ACC).
  2. Se emite la senal de sonido en el subconjunto de la caja de la consola del techo cuando el usuario esta a menos de 125 mm de los orificios de sonido del subconjunto de la caja de la consola del techo.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia.

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

23.

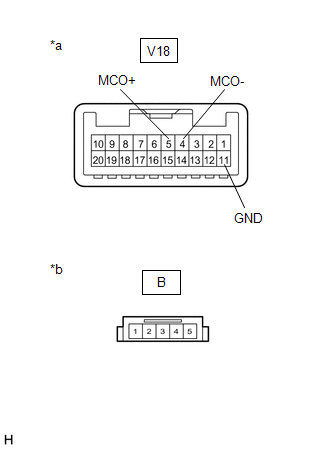

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

V18-5 (MCO+) - B-3

Siempre

Inferior a 1 ?

V18-4 (MCO-) - B-2

Siempre

Inferior a 1 ?

V18-5 (MCO+) o B-3 - V18-11 (GND)

Siempre

10 k? o superior

V18-4 (MCO-) o B-2 - V18-11 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

24.

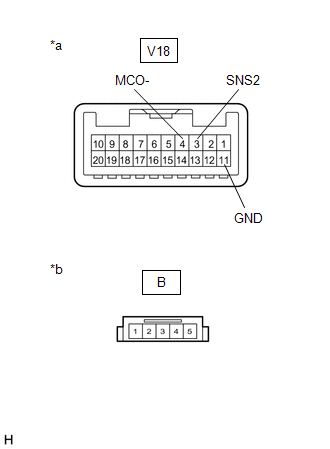

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

V18-3 (SNS2) - B-1

Siempre

Inferior a 1 ?

V18-4 (MCO-) - B-2

Siempre

Inferior a 1 ?

V18-3 (SNS2) o B-1 - V18-11 (GND)

Siempre

10 k? o superior

V18-4 (MCO-) o B-2 - V18-11 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

25.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-25 (SNS2) - V18-3 (SNS2)

Siempre

Inferior a 1 ?

K2-25 (SNS2) o V18-3 (SNS2) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

26.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMATICA))

(a) Desconecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector K140 del DCM (transceptor de la unidad telematica).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-21 (MIN+) - K140-16 (MCO+)

Siempre

Inferior a 1 ?

K2-22 (MIN-) - K140-32 (MCO-)

Siempre

Inferior a 1 ?

K2-21 (MIN+) o K140-16 (MCO+) - Masa de la carroceria

Siempre

10 k? o superior

K2-22 (MIN-) o K140-32 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

K2-24 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

27.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TRANSCEPTOR DE LA UNIDAD TELEMATICA (DCM) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO)

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K140-5 (MCVD) - V18-6 (MACC)

Siempre

Inferior a 1 ?

K140-6 (MCI+) - V18-5 (MCO+)

Siempre

Inferior a 1 ?

K140-7 (MCI-) - V18-4 (MCO-)

Siempre

Inferior a 1 ?

K140-5 (MCVD) o V18-6 (MACC) - Masa de la carroceria

Siempre

10 k? o superior

K140-6 (MCI+) o V18-5 (MCO+) - Masa de la carroceria

Siempre

10 k? o superior

K140-7 (MCI-) o V18-4 (MCO-) - Masa de la carroceria

Siempre

10 k? o superior

K140-23 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

OK

28.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Desacople el conector K140 del DCM (transceptor de telematica).

(b) Acople el conector K2 del conjunto del receptor de radio y pantalla.

*a

Componente con mazo de cables conectado

(Conjunto del receptor de radio y pantalla)

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K2-24 (SGND) - Masa de la carroceria

Siempre

Inferior a 1 ?

K2-22 (MIN-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

OK

29.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K140-5 (MCVD) - Masa de la carroceria

Interruptor del motor encendido (ACC)

4 a 6 V

*a

Componente con mazo de cables conectado

(DCM [transceptor de telematica])

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K140-7 (MCI-) - Masa de la carroceria

Siempre

Inferior a 1 ?

K140-23 (SGND) - Masa de la carroceria

Siempre

Por debajo de 1 ?

NG

REEMPLACE EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

OK

30.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Acople el conector B del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

3 (SNS2) - 4 (MCO-)

Siempre

Inferior a 1 ?

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

NG

IR AL PUNTO 34

OK

31.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (SALIDA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Encienda el interruptor del motor (ACC).

(d) Conecte un osciloscopio a los terminales 5 (MCO+) y 4 (MCO-) del conector V18 del subconjunto de la caja de la consola del techo.

*a

Componente con mazo de cables conectado

(Subconjunto de la caja de la consola del techo)

(e) Compare la forma de onda de la senal con las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

V18-5 (MCO+) - V18-4 (MCO-)

Configuracion de la herramienta

50 mV/DIV., 500 ms/DIV.

Condicion del vehiculo

  1. Encienda el interruptor del motor (ACC).
  2. Se emite la senal de sonido en el subconjunto de la caja de la consola del techo cuando el usuario esta a menos de 125 mm de los orificios de sonido del subconjunto de la caja de la consola del techo.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia.

NG

IR AL PUNTO 33

OK

32.

INSPECCIONE EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) (SALIDA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Conecte el conector K2 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector V18 del subconjunto de la caja de la consola del techo.

(c) Conecte el conector K140 del DCM (transceptor de la unidad telematica).

(d) Encienda el interruptor del motor (ACC).

(e) Conecte un osciloscopio a los terminales 16 (MCO+) y 32 (MCO-) del conector K140 del DCM (transceptor de la unidad telematica).

*a

Componente con mazo de cables conectado

DCM (transceptor de la unidad telematica)

(f) Compare la forma de onda de la senal con las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

K140-16 (MCO+) - K140-32 (MCO-)

Configuracion de la herramienta

50 mV/DIV., 500 ms/DIV.

Condicion del vehiculo

  1. Encienda el interruptor del motor (ACC).
  2. Se emite la senal de sonido en el subconjunto de la caja de la consola del techo cuando el usuario esta a menos de 125 mm de los orificios de sonido del subconjunto de la caja de la consola del techo.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia.

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMATICA)

Haga clic aqui

33.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

V18-5 (MCO+) - B-3

Siempre

Inferior a 1 ?

V18-4 (MCO-) - B-2

Siempre

Inferior a 1 ?

V18-5(MCO+) o B-3 - V18-11 (GND)

Siempre

10 k? o superior

V18-4 (MCO-) o B-2 - V18-11 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

34.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

(a) Extraiga el subconjunto de la caja de la consola del techo.

Haga clic aqui

(b) Desacople el conector del conjunto del microfono del telefono.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

V18-3 (SNS2) - B-1

Siempre

Inferior a 1 ?

V18-4 (MCO-) - B-2

Siempre

Inferior a 1 ?

V18-3 (SNS2) o B-1 - V18-11 (GND)

Siempre

10 k? o superior

V18-4 (MCO-) o B-2 - V18-11 (GND)

Siempre

10 k? o mas

*a

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del cable del techo No. 1))

*b

Componente sin mazo de cables conectado

(Subconjunto de la caja de la consola del techo (lado del conjunto del microfono del telefono))

OK

SUSTITUYA EL CONJUNTO DEL MICROFONO DEL TELEFONO

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

35.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACION)

(a) Desacople el conector K1 del conjunto del receptor de radio y pantalla.

(b) Desacople el conector K17 de la ECU de navegacion.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K1-25 (MCO+) - K17-13 (MIC+)

Siempre

Inferior a 1 ?

K1-26 (MCO-) - K17-14 (MIC-)

Siempre

Inferior a 1 ?

K1-25 (MCO+) o K17-13 (MIC+) - Masa de la carroceria

Siempre

10 k? o superior

K1-26 (MCO-) o K17-14 (MIC-) - Masa de la carroceria

Siempre

10 k? o superior

K1-24 (SGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

36.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (SALIDA A LA ECU DE NAVEGACION)

(a) Desconecte el conector K17 de la ECU de navegacion.

(b) Encienda el interruptor del motor (ACC).

(c) Compruebe la forma de onda de la senal segun las condiciones que se indican en la siguiente tabla.

Elemento

Condicion

Terminal de medicion

K17-13 (MIC+) - K17-14 (MIC-)

Configuracion de la herramienta

50 mV/DIV., 500 ms/DIV.

Condicion del vehiculo

  1. Encienda el interruptor del motor (ACC).
  2. Se emite la senal de sonido en el subconjunto de la caja de la consola del techo cuando el usuario esta a menos de 125 mm de los orificios de sonido del subconjunto de la caja de la consola del techo.

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OBSERVACION:

La forma de onda del osciloscopio que se muestra en la ilustracion es un ejemplo solo a modo de referencia.

*a

Vista delantera del conector del mazo de cables

(a la ECU de navegacion)

OK

CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS

Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Haga clic aqui

Circuito de la guia por voz entre el receptor de radio y el amplificador de componentes estereo
DESCRIPCION Con este circuito, el conjunto del receptor de radio y pantalla envia senales al conjunto del amplificador de componentes estereo. DIAGRAMA DE CONEXIONES PROCEDIMIENTO 1. INSPEC ...

Circuito de la fuente de alimentacion del receptor de radio
DESCRIPCION Este es el circuito de la fuente de alimentacion para activar el conjunto del receptor de radio y pantalla. DIAGRAMA DE CONEXIONES PRECAUCION/AVISO/OBSERVACION AVISO: Inspeccione los fu ...

LEER SIGUIENTE:

Componentes
COMPONENTES ILUSTRACION *1 CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR *2 CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE ILUSTRACION *1 RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE *2 SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETO ...

Cortocircuito a masa o circuito abierto en el sensor de velocidad de la rueda trasera izquierda (C050C14)
DESCRIPCIÓN Consulte el DTC C050C12 Haga clic aquí No. de DTC Detection Item Condición de detección de DTC Área afectada C050C14 Cortocircuito a masa o circuito abierto en el sensor de velocidad de la rueda trasera izquierda Se detecta un cortocircuito o un ...

PrecauciÓn
PRECAUCIÓN INICIALIZACIÓN AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguientes sistemas después de volver a conectar el cable. Nombre del sistema Consulte el Procedimiento Sistema de asistencia al seguimiento de carril ...

Categorías

(c) 2023 - 2024 Toyota Camry
