DESCRIPCION
Con este circuito, el conjunto del receptor de radio y pantalla envia senales al conjunto del amplificador de componentes estereo.

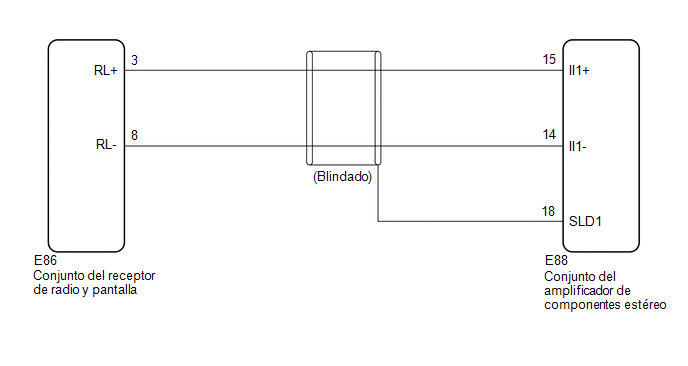

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO) |
(a) Desconecte el conector K4 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector K10 del conjunto del amplificador de componentes estereo.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion |
Condicion especificada |
|---|---|---|
|
K4-3 (RL+) - K10-15 (II1+) |
Siempre | Inferior a 1 ? |
|
K4-8 (RL-) - K10-14 (II1-) |
Siempre | Inferior a 1 ? |
|
K10-18 (SLD1) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K4-3 (RL+) o K10-15 (II1+) - Masa de la carroceria |
Siempre | 10 k? o superior |
|
K4-8 (RL-) o K10-14 (II1-) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
