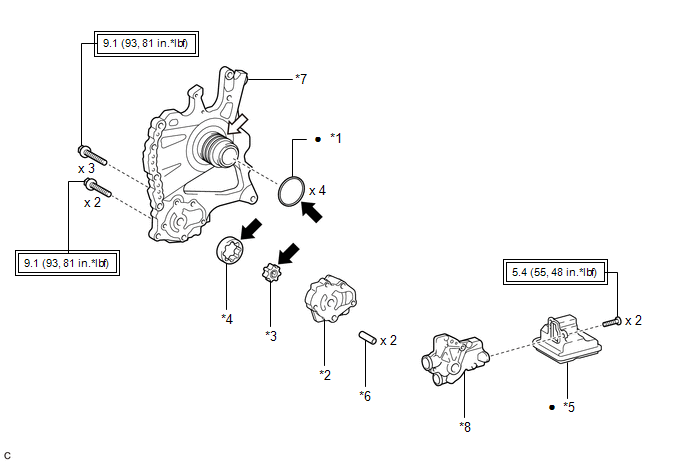

COMPONENTES
ILUSTRACIÓN
|
*1 | JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE |
*2 | CUERPO DELANTERO DE LA BOMBA DE ACEITE |
|
*3 | ENGRANAJE CONDUCTOR DELANTERO DE LA BOMBA DE ACEITE |
*4 | ENGRANAJE CONDUCIDO DELANTERO DE LA BOMBA DE ACEITE |
|
*5 | CONJUNTO DEL COLADOR DE ACEITE |
*6 | PASADOR DE ANILLO |
|
*7 | CONJUNTO DEL EJE DEL ESTÁTOR |
*8 | SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE DELANTERA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
.png) |
ATF WS original de Toyota |
.png) |
Grasa multiusos |
Bomba De Aceite
DesmontajeCortocircuito a masa del circuito de la válvula de derivación del refrigerante del motor (P268111,P268115)
DESCRIPCIÓN La válvula de cierre de caudal (para el control de la calefacción) que se utiliza para el sistema de refrigeración es una válvula tipo imán que se cierra cuando se calienta el motor para evitar que el refrigerante fluya a través del conduc ...
Terminales De La Ecu
TERMINALES DE LA ECU OBSERVACION: Inspeccione desde la parte trasera del conector mientras este conectado a los componentes.
DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA)
No. de terminal (Simbolo)
Color del cableado Descripcion del terminal
Condicion Condicion Especificada
K14 ...
ComprobaciÓn/borrado De Dtc
COMPROBACIÓN/BORRADO DE DTC COMPROBACIÓN DE DTC
(a) Desactive el interruptor de encendido. (b) Conecte el Techstream al DLC3.
(c) Coloque el interruptor de encendido en posición ON y espere al menos 10 segundos.
(d) Encienda el Techstream. (e) Entre a los siguientes men&uacut ...
