DESMONTAJE
PROCEDIMIENTO

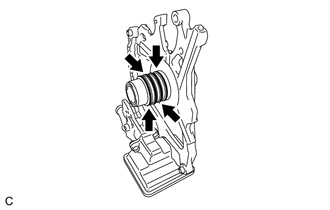

1. EXTRAIGA LA JUNTA DE ESTANQUEIDAD DEL ACEITE DEL TAMBOR DEL EMBRAGUE
| (a) Extraiga las 4 juntas de estanqueidad del aceite del tambor del embrague del conjunto del eje de estátor. AVISO: No ensanche demasiado juntas de estanqueidad del aceite del tambor del embrague. |
|

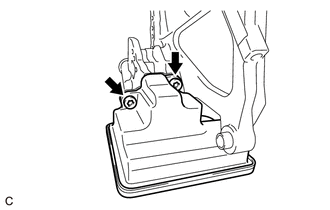

2. EXTRAIGA EL CONJUNTO DEL COLADOR DE ACEITE
| (a) Utilice una llave de cubo "TORX" T30 para extraer los 2 pernos "TORX" y el conjunto del colador de aceite del subconjunto de la tapa de la bomba de aceite delantera. |
|

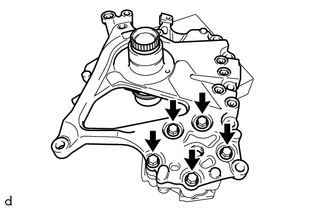

3. EXTRAIGA EL CONJUNTO DEL EJE DEL ESTÁTOR
| (a) Extraiga los 5 pernos y el conjunto del eje del estátor del cuerpo delantero de la bomba de aceite. |
|

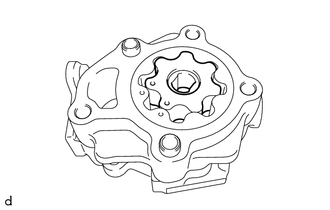

4. EXTRAIGA EL ENGRANAJE CONDUCTOR DELANTERO DE LA BOMBA DE ACEITE
| (a) Extraiga el engranaje conductor delantero de la bomba de aceite del cuerpo delantero de la bomba de aceite. |
|

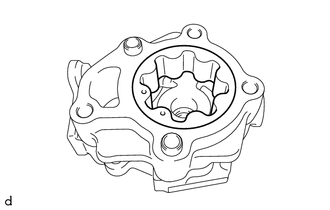

5. EXTRAIGA EL ENGRANAJE CONDUCIDO DELANTERO DE LA BOMBA DE ACEITE
| (a) Extraiga el engranaje conducido delantero de la bomba de aceite del cuerpo delantero de la bomba de aceite. |
|
6. EXTRAIGA EL CUERPO DE LA BOMBA DE ACEITE DELANTERA
| (a) Extraiga el cuerpo de la bomba de aceite delantera del subconjunto de la tapa de la bomba de aceite delantera. |
|

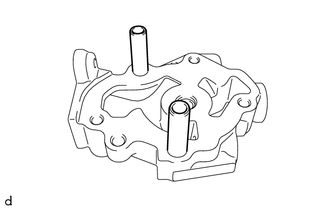

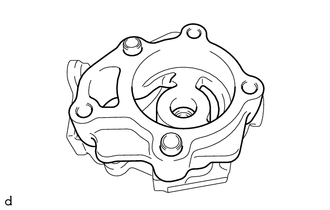

7. EXTRAIGA EL PASADOR DEL ANILLO
| (a) Extraiga los 2 pasadores de anillo del subconjunto de la tapa de la bomba de aceite delantera. |
|
