EXTRACCION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA
Haga clic aqui .gif)
2. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
Haga clic aqui
3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA
Haga clic aqui
4. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA
Haga clic aqui
5. EXTRAIGA LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURON DE CADERA
Haga clic aqui
6. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO
Haga clic aqui
7. EXTRAIGA EL EMBELLECEDOR DEL MONTANTE CENTRAL INFERIOR
Haga clic aqui

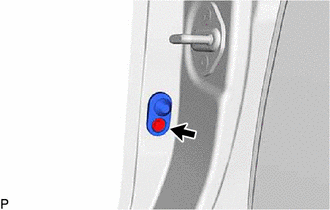

8. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA
| (a) Con una llave de cubo "TORX" T30, retire el tornillo. |
|
(b) Desconecte el conector y extraiga el conjunto del interruptor de la luz de cortesia de la puerta delantera.
Componentes
InspecciOnInspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON ACTIVO)
(a) Compruebe visualmente el recipiente (conjunto del recipiente de carbon activo).
(1) Compruebe visualmente si el recipiente (conjunto del recipiente de carbon activo) presenta grietas o danos ...
UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN
*1 CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR
*2 CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO TRASERO
*3 CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO
*4 ESPEJO EXTERIOR IZQUIERDO
*5 ESPEJO EXTE ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
...
