Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / IluminaciOn (int) / Interruptor De La Luz De CortesIa De Las Puertas Delanteras / InspecciOn

INSPECCION

PROCEDIMIENTO

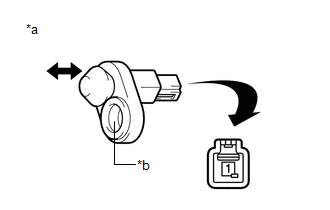

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA

*a

Componente sin mazo de cables conectado

(Conjunto del interruptor de la luz de cortesia de la puerta delantera)

*b

Cuerpo del interruptor

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - Cuerpo del interruptor

Sin pulsar (ON)

Inferior a 1 ?

Pulsado (OFF)

10 k? o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de la luz de cortesia de la puerta delantera.
