EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido e instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de la cerradura de la puerta trasera con motor.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de monitoreo de vista panoramica |
| ||
| Inicialice el sistema de control del elevalunas electrico |
|
|
OBSERVACION:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga
clic aqui. .gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic
aqui
Para 2GR-FKS:
Haga clic
aqui
3. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic
aqui
5. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS TRASERO
Haga clic aqui
6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA TRASERA
Haga clic aqui
7. EXTRAIGA LA BANDA PROTECTORA INTERIOR DE LAS VENTANILLAS TRASERAS
Haga clic aqui
8. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2
Haga clic aqui
9. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA
Haga clic aqui
10. EXTRAIGA EL SELLO DE VENTILACION DE LA PUERTA TRASERA NO. 1
Haga clic aqui
11. EXTRAIGA EL PROTECTOR DEL PANEL DE LA PUERTA TRASERA
Haga clic aqui
12. EXTRAIGA EL CARRIL DEL CRISTAL DE LA PUERTA TRASERA
Haga clic
aqui
13. DESCONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA
(a) Desconecte la banda protectora de la puerta trasera hasta que el tornillo del subconjunto inferior trasero del marco de la ventanilla de la puerta trasera sea visible.
14. EXTRAIGA EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA
Haga clic aqui
15. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA
Haga clic aqui
16. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA
Haga clic aqui
17. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

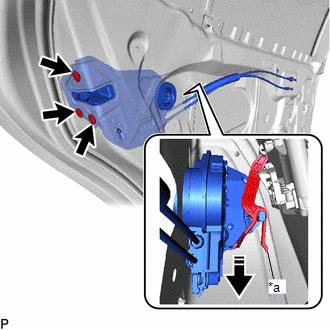

(a) Extraiga los 3 tornillos “TORX” con una llave de cubo T30.
|
*a | Placa de desbloqueo |
.png) |
Extraiga en esta direccion |
(b) Mueva hacia abajo el conjunto de la cerradura de las puertas traseras con motor, desconectelo de la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera y extraiga el conjunto de la cerradura de las puertas traseras con motor.
(c) Si vuelve a utilizar el conjunto de la cerradura de la puerta trasera con motor:

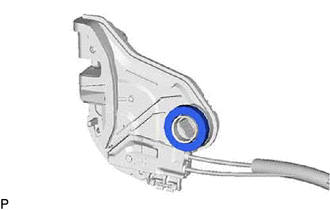

| (1) Extraiga el sello del mazo de cables de la cerradura del conjunto de la cerradura de la puerta trasera con motor. |
|
18. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA TRASERA

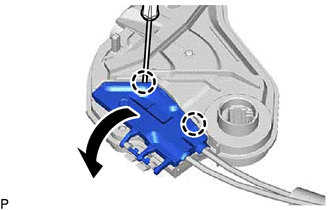

| (a) Desenganche las 2 garras con un destornillador tal y como se observa en la ilustracion. |
|

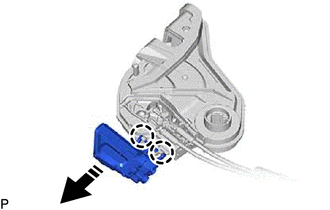

(b) Desenganche las 2 garras para extraer el subconjunto de la cubierta de la cerradura de la puerta trasera como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
19. EXTRAIGA EL CONJUNTO DEL CABLE DE MANDO A DISTANCIA DE LA CERRADURA DE LA PUERTA TRASERA

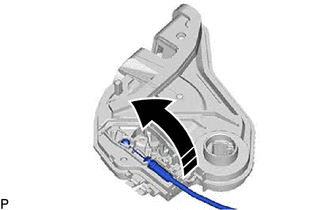

(a) Extraiga el conjunto del cable de control remoto de la cerradura de la puerta trasera como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
20. EXTRAIGA EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

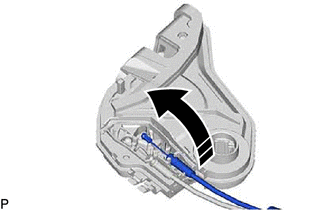

(a) Extraiga el conjunto del cable de bloqueo interior de la puerta trasera como se muestra en la ilustracion.
|
|
Extraer en esta direccion |
