INSPECCION
PROCEDIMIENTO

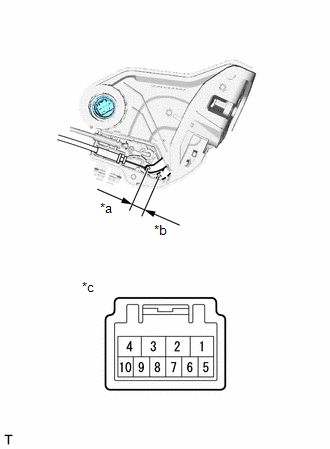

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR
| (a) Compruebe el funcionamiento del motor de bloqueo de la puerta. (1) Aplique tension de la bateria y compruebe el funcionamiento del motor de bloqueo de la puerta. OK:
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor. |
|
(b) Compruebe el funcionamiento del interruptor de deteccion de desbloqueo.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
6 - 9 | Bloqueado |
10 k? o superior |
|
6 - 9 | Desbloqueado | Por debajo de 1 ? |
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor.

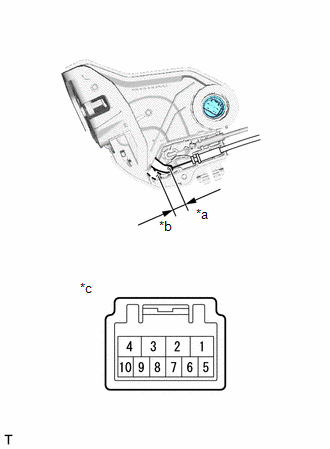

2. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR
| (a) Compruebe el funcionamiento del motor de bloqueo de la puerta. (1) Aplique tension de la bateria y compruebe el funcionamiento del motor de bloqueo de la puerta. OK:
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor. |
|
(b) Compruebe el funcionamiento del interruptor de deteccion de desbloqueo.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
6 - 9 | Bloqueado |
10 k? o superior |
|
6 - 9 | Desbloqueado | Por debajo de 1 ? |
Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor.
ExtracciOn
InstalaciOnCircuito de interruptor de la luz de cortesia de la puerta del
compartimiento de equipajes
DESCRIPCION La ECU principal de la carroceria (ECU
de la red multiplex de la carroceria) recibe una senal de apertura/cierre de
la puerta del compartimiento de equipajes procedente del interruptor de la
luz de cortesia de la puerta del compartimiento de equipajes (conjunto de la
cerradura de ...
