COMPONENTES
ILUSTRACION
|

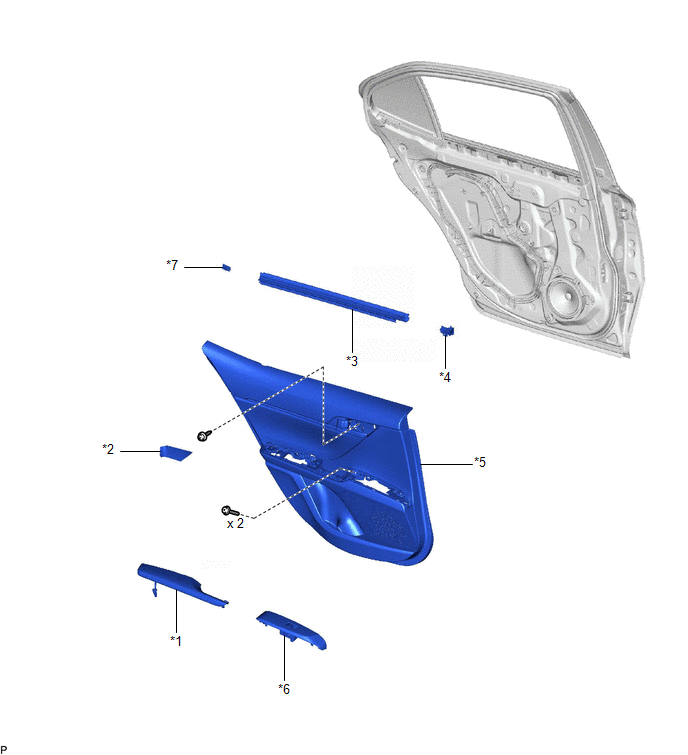

*1 | CONJUNTO DEL REPOSABRAZOS TRASERO | *2 |
SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA |
|
*3 | BANDA PROTECTORA DEL CRISTAL INTERIOR DE LA PUERTA TRASERA |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2 |
|
*5 | SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA TRASERA |
*6 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
|
*7 | ABRAZADERA DEL ESTRIBO DE LA PUERTA NO. 1 |
- | - |
ILUSTRACION
|

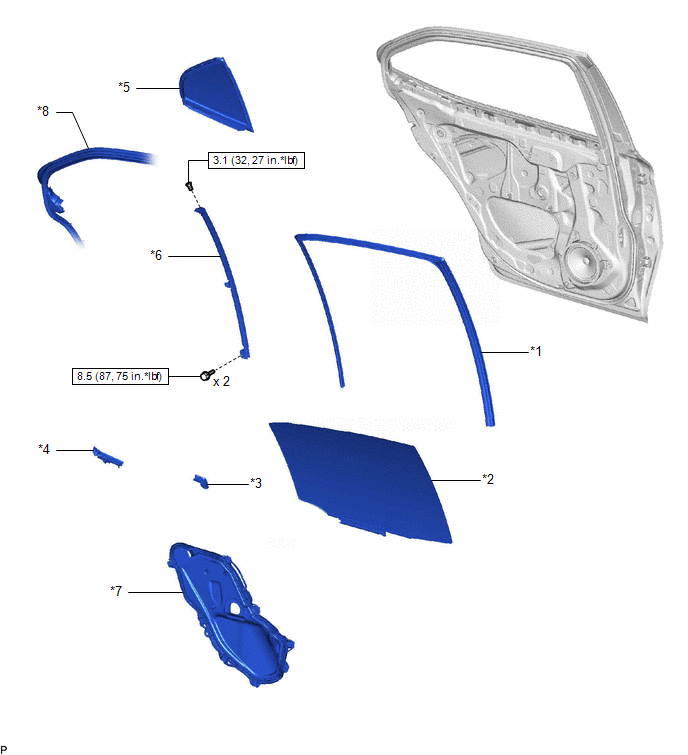

*1 | CARRIL DEL CRISTAL DE LA PUERTA TRASERA | *2 |
SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA |
|
*3 | SELLO DE VENTILACION DE LA PUERTA TRASERA NO. 1 |
*4 | PROTECTOR DEL PANEL DE LA PUERTA TRASERA |
|
*5 | CRISTAL DE LA VENTANILLA LATERAL DE LA PUERTA TRASERA |
*6 | SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA |
|
*7 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA |
*8 | BANDA PROTECTORA DE LA PUERTA TRASERA |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |
ILUSTRACION
|

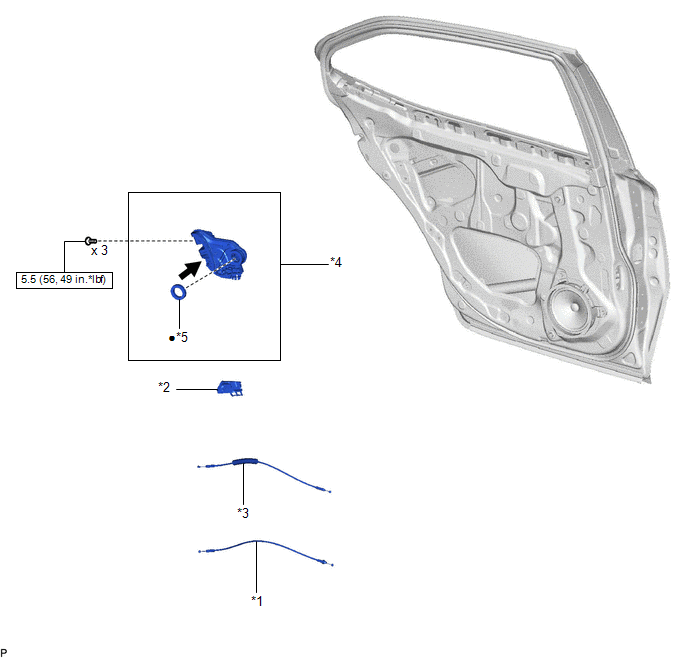

*1 | CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA |
*2 | SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA TRASERA |
|
*3 | CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA |
*4 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR |
|
*5 | SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA |
- | - |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
.png) |
Grasa multiusos | - | - |
ExtracciOnComponentes
COMPONENTES ILUSTRACIÓN
*1 CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
*2 CUBIERTA INTERIOR DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES IZQUIERDA
*3 CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES
*4 GANC ...
