EXTRACCIÓN
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí .gif)
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí

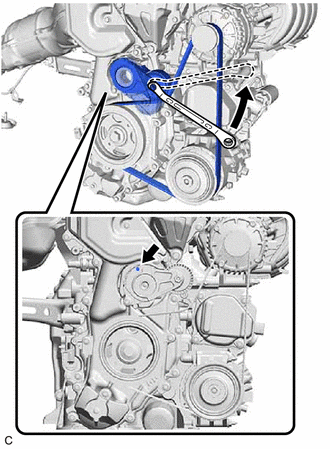

5. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA
| (a) Libere la tensión de la correa trapezoidal ranurada girando el conjunto del tensor de la correa trapezoidal ranurada en sentido antihorario. |
|
(b) Gire el conjunto del tensor de la correa trapezoidal ranurada en el sentido antihorario para alinear sus orificios, e inserte una llave hexagonal de 5 mm para fijar el conjunto del tensor de la correa trapezoidal ranurada.
(c) Extraiga la correa trapezoidal ranurada del conjunto del tensor de la correa trapezoidal ranurada.
Componentes
InstalaciÓnInstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL JUEGO DE INTERRUPTORES (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)
Haga clic aquí 2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA
Haga clic aquí
3. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE C ...
PrecauciOn
PRECAUCION PRECAUCIONES PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
AVISO: Si desconecta el cable del terminal negativo (-) de la bateria, inicialice los siguientes sistemas despues de volver a conectar el terminal.
Nombre del sistema Consulte el Procedimiento
Sistem ...
Componentes
COMPONENTES ILUSTRACION
*1 SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSION DELANTERA
- -
Par de apriete para "zonas principales relacionadas con el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)
N*m (kg ...
