Manual de réparation,
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del motor del regulador del elevalunas eléctrico.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
| Inicie el sistema de control del elevalunas eléctrico. |
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí. .gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
Para A25A-FKS:
Haga clic aquí
Para 2GR-FKS:
Haga clic aquí
3. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic aquí
7. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aquí
8. EXTRAIGA LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA (sin luz de cortesía)
Haga clic aquí
9. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA (con luz de cortesía)
Haga clic aquí
10. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí
11. RETIRE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN
Haga clic aquí
12. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aquí
13. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA
Haga clic aquí
14. EXTRAIGA EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA
Haga clic aquí
15. EXTRAIGA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

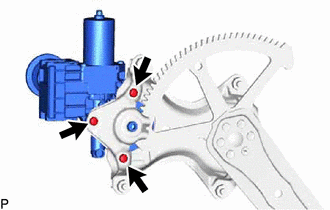

| (a) Extraiga los 3 tornillos y el conjunto del motor del regulador del elevalunas eléctrico con una llave de cubo "TORX" T25. |
|
