COMPONENTES

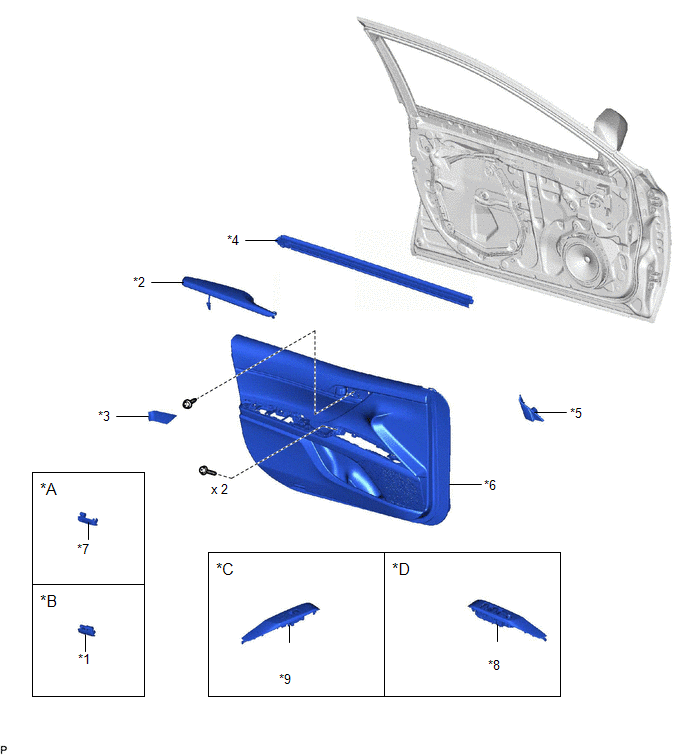

ILUSTRACIÓN
|
*A | Sin luz de cortesía |
*B | Con luz de cortesía |
|
*C | Para el lado del pasajero delantero |
*D | Para el lado del conductor |
|
*1 | CONJUNTO DE LA LUZ DE CORTESÍA |
*2 | CONJUNTO DEL REPOSABRAZOS DELANTERO |
|
*3 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*4 | BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACIÓN DE LA PUERTA DELANTERA |
|
*5 | EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA |
*6 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
|
*7 | PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
*8 | CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
|
*9 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
- | - |

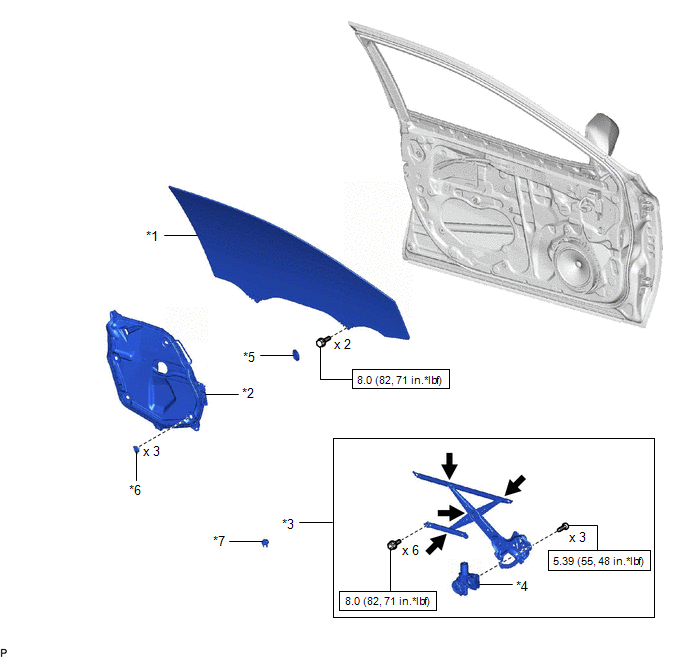

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA |
*2 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA |
|
*3 | CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA |
*4 | CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
|
*5 | TAPÓN DEL ORIFICIO |
*6 | CLIP DE LA BANDA PROTECTORA DE LA PUERTA DELANTERA |
|
*7 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO NO. 2 DE LA PUERTA DELANTERA |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
.png) |
Grasa multiusos |
