COMPONENTES

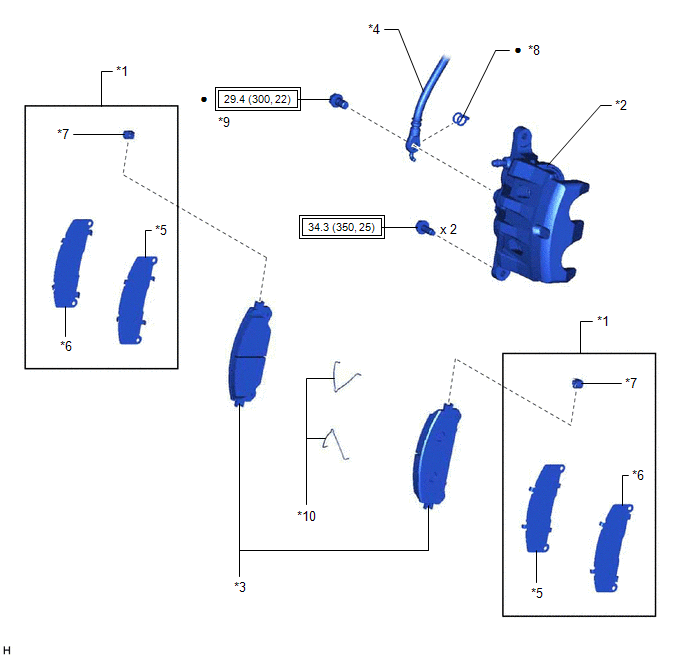

ILUSTRACIÓN
|
*1 | KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO |
*2 | CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO |
|
*3 | PASTILLA DEL FRENO DE DISCO DELANTERO |
*4 | MANGUERA FLEXIBLE DELANTERA |
|
*5 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO No. 1 |
*6 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO NO. 2 |
|
*7 | PLACA INDICADORA DE DESGASTE DE LAS PASTILLAS DE LOS FRENOS DE DISCO DELANTEROS |
*8 | JUNTA |
|
*9 | PERNO DE UNIÓN |
*10 | MUELLE ANTICHIRRIDO |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

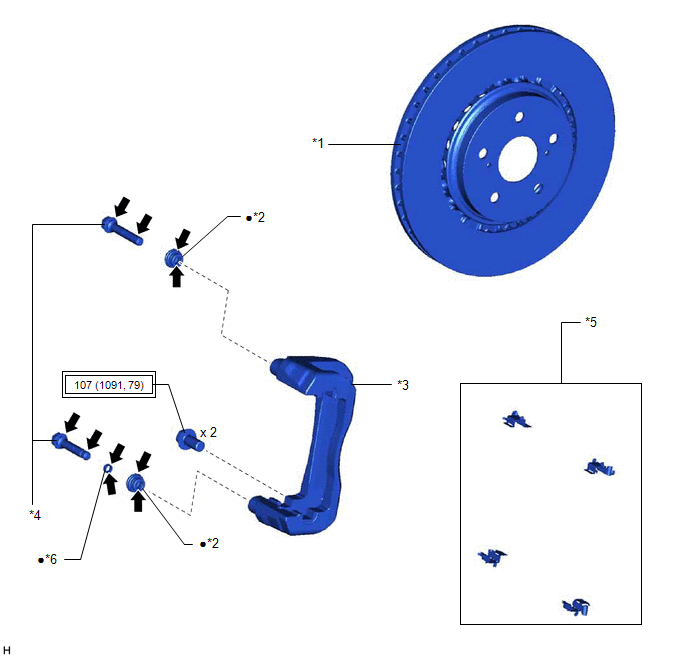

ILUSTRACIÓN
|
*1 | DISCO DELANTERO |
*2 | FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO DELANTERO |
|
*3 | SOPORTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO |
*4 | PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO |
|
*5 | PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO DELANTERO |
*6 | CASQUILLO DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO DELANTERO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, ft.*lbf) |
● | Pieza no reutilizable |
.png) |
Grasa de glicol a base de jabón de litio |
- | - |

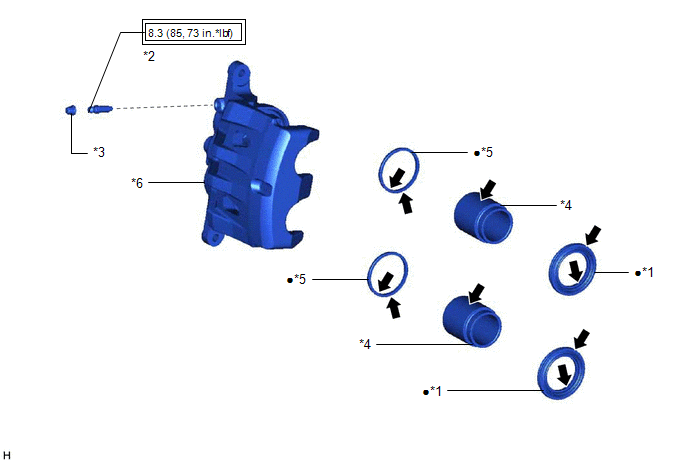

ILUSTRACIÓN
|
*1 | FUNDA DEL CILINDRO |
*2 | TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
|
*3 | CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO |
*4 | PISTÓN DEL FRENO DE DISCO DELANTERO |
|
*5 | SELLO DEL PISTÓN |
*6 | CILINDRO DEL FRENO DE DISCO DELANTERO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, ft.*lbf) |
● | Pieza no reutilizable |
|
|
Grasa de glicol a base de jabón de litio |
- | - |
