INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL CONDUCTOR)

(a) Conecte el cable del terminal positivo (+) de la batería al terminal del conector 2.

AVISO:

No conecte un cable positivo (+) de la batería a ningún terminal que no sea el terminal 2, a fin de evitar daños en el sensor de impulsos situado dentro del motor.

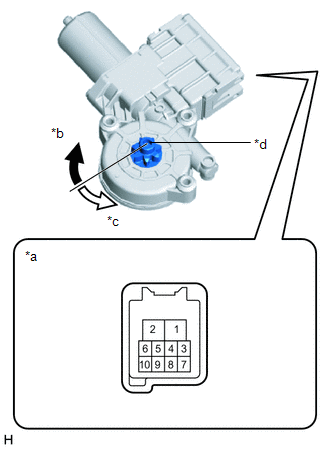

*a

Componente sin mazo de cables conectado

(Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor))

*b

Hacia la derecha

*c

Hacia la izquierda

*d

Engranaje del motor

(b) Conecte el cable del terminal negativo (-) de la batería a los conectores de los terminales 1 y 7 o 10.

(c) Asegúrese de que el engranaje del motor gire sin problemas de la forma indicada a continuación:

OK:

Condición de medición

Condición especificada

  1. Conecte un cable de batería positivo (+) al terminal 2 y un cable de batería negativo (-) al terminal 1 y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 y 1 conectados, conecte un cable negativo (-) de la batería al terminal 10.

El engranaje del motor gira en sentido horario

  1. Conecte un cable de batería positivo (+) al terminal 2 y un cable de batería negativo (-) al terminal 1 y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 y 1 conectados, conecte un cable negativo (-) de la batería al terminal 7.

El engranaje del motor gira en sentido antihorario

ADVERTENCIA:

Inicialice el sistema de control del elevalunas eléctrico tras colocar el conjunto del regulador y el motor del regulador del elevalunas eléctrico.

2. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (PARA LA PUERTA DEL PASAJERO DELANTERO)

(a) Conecte el cable del terminal positivo (+) de la batería al terminal del conector 2.

AVISO:

No conecte un cable positivo (+) de la batería a ningún terminal que no sea el terminal 2, a fin de evitar daños en el sensor de impulsos situado dentro del motor.

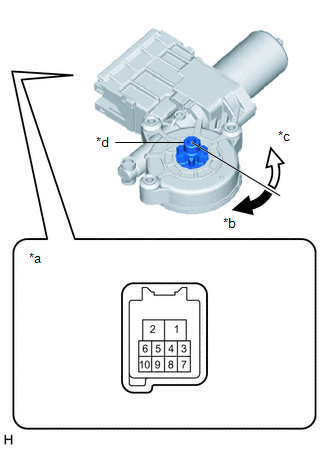

*a

Componente sin mazo de cables conectado

(Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del pasajero delantero))

*b

Hacia la derecha

*c

Hacia la izquierda

*d

Engranaje del motor

(b) Conecte el cable del terminal negativo (-) de la batería a los conectores de los terminales 1 y 7 o 10.

(c) Asegúrese de que el engranaje del motor gire sin problemas de la forma indicada a continuación:

OK:

Condición de medición

Condición especificada

  1. Conecte el cable de batería positivo (+) al terminal 2 y el cable de batería negativo (-) al terminal 1 y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 y 1 conectados, conecte un cable negativo (-) de la batería al terminal 10.

El engranaje del motor gira en sentido antihorario

  1. Conecte un cable de batería positivo (+) al terminal 2 y un cable de batería negativo (-) al terminal 1 y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 y 1 conectados, conecte un cable negativo (-) de la batería al terminal 7.

El engranaje del motor gira en sentido horario

ADVERTENCIA:

Inicialice el sistema de control del elevalunas eléctrico tras colocar el conjunto del regulador y el motor del regulador del elevalunas eléctrico.
