EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE PRESIÓN DEL ACEITE
| (a) Desconecte el conector del conjunto de la válvula reguladora de presión del aceite. |
|

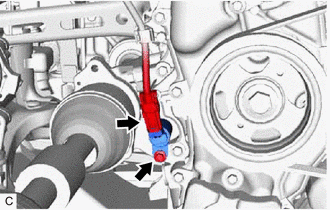

(b) Utilice una llave de cubo de 8 mm para extraer el perno y el conjunto de la válvula reguladora de presión del aceite del conjunto de la tapa de la cadena de distribución.
Componentes
InspecciÓnTerminales De La Ecu
TERMINALES DE LA ECU CONJUNTO DE LA ECU DE
ADVERTENCIA DE ESPACIO LIBRE
(a) Desconecte el
conector R39 del conjunto de la ECU de advertencia de espacio libre. (b)
Mida la tension y la resistencia en el conector del lado del mazo de cables de
acuerdo con los valores de la siguiente tabla.
...
Circuito de la senal de datos entre el receptor de radio y el adaptador de la clavija estereo
DESCRIPCION El conjunto del adaptador de la clavija estereo No. 1 envia la senal de los datos de sonido o la senal de los datos de imagen de un dispositivo USB al conjunto del receptor de radio y pantalla a traves de este circuito. DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
INSPECCIONE EL MA ...
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE LA VÁLVULA DE CIERRE DE FLUJO (CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA)
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester Condición ...
