INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE LA VÁLVULA DE CIERRE DE FLUJO (CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

1 - 2

20 °C (68 °F)

22 a 28 Ω

Si el resultado no es el especificado, sustituya la válvula de cierre de caudal (conjunto de la manguera de derivación de agua).

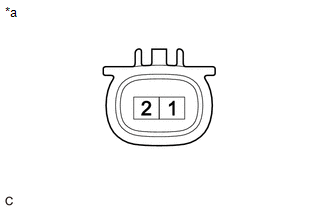

*a

Componente sin mazo de cables conectado

(Válvula de cierre de caudal (conjunto de la manguera de derivación de agua))
