INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA VÁLVULA DE CIERRE DE CAUDAL (CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA)
(a) Conecte la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) al enfriador de aceite de la transmisión y deslice el clip para fijarla.

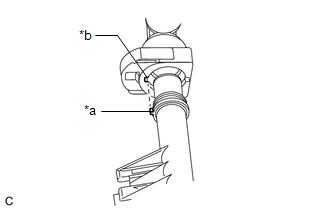

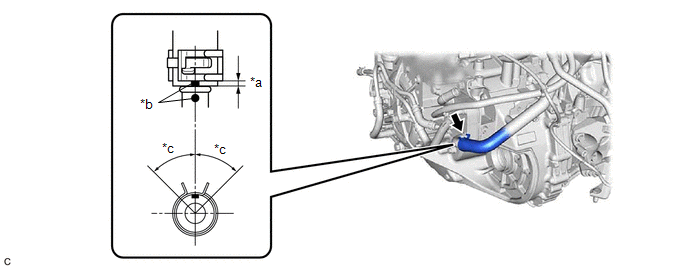

*a | 2 a 7 mm (0.0787 a 0.276 pulg.) |
*b | Marca de Pintura |
*c | 45° (lengüeta del área de instalación del clip) |
- | - |
AVISO:
(b) Conecte la válvula de cierre de flujo (conjunto de la manguera de derivación de agua) al subconjunto de salida de derivación de agua y deslice el clip para fijarlo. AVISO:
|
|
(c) Instale el soporte de la abrazadera de la manguera de agua con los 2 pernos.
Torque:
13 N·m {133 kgf·cm, 10 ft·lbf}
(d) Enganche las 2 abrazaderas para conectar el mazo de cables.
(e) Conecte la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) con el perno.
Torque:
19 N·m {194 kgf·cm, 14 ft·lbf}
(f) Conecte el subconjunto de la tubería de derivación de agua No. 2 con el perno.
Torque:
19 N·m {194 kgf·cm, 14 ft·lbf}
(g) Conecte el conector de la manguera de entrada de la calefacción a la válvula de cierre de caudal (conjunto de la manguera de derivación de agua).
AVISO:
Compruebe que no haya daños o partículas extrañas en las partes conectadas de las líneas de agua.
(1) Alinee los salientes del conector de la manguera de entrada de la calefacción con las muescas de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) y empálmelos hasta que el conector de la manguera de entrada de la calefacción emita un sonido de "clic". |
|
(2) Empuje el retén.

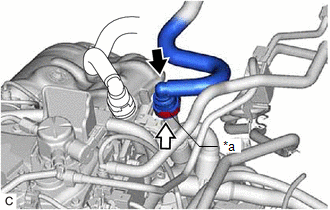

*a | Retén |
![]() |
Pulsar |
![]() |
Presionar |
(3) Compruebe si el conector de la válvula de cierre de caudal (conjunto de la manguera de derivación de agua) y el conector de la manguera de entrada de la calefacción están conectados de forma segura tirando de ellos.
(h) Conecte el conector de la manguera de salida de la calefacción al subconjunto de la tubería de derivación de agua No. 2.
AVISO:
Compruebe que no haya daños o partículas extrañas en las partes conectadas de las líneas de agua.
(1) Alinee el saliente del subconjunto de la tubería de derivación de agua No. 2 con la muesca de la manguera de salida de la calefacción y empálmelos hasta que el conector de la manguera de salida del calentador emita un sonido de "clic". |
|
(2) Empuje el retén.

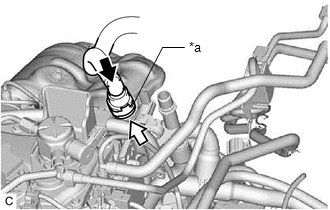

*a | Retén |
![]() |
Pulsar |
![]() |
Presionar |
(3) Compruebe si el conector del subconjunto de la tubería de derivación de agua No. 2 y el conector de la manguera de la calefacción están conectados de forma segura tirando de ellos.
(i) Enganche la abrazadera y conecte el mazo de cables del motor del soporte a la abrazadera de la manguera de agua.
(j) Conecte los 3 conectores.
(k) Enganche la abrazadera para conectar la manguera de vacío al mazo de cables del motor.
