INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA VÁLVULA REGULADORA DE PRESIÓN DEL ACEITE

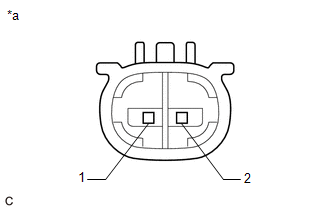

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

1 - 2

20 °C (68 °F)

6.2 a 8.2 Ω

Si el resultado no es el especificado, cambie el conjunto de la válvula reguladora de presión del aceite.

*a

Componente sin mazo de cables conectado

(Conjunto de la válvula reguladora de presión del aceite)

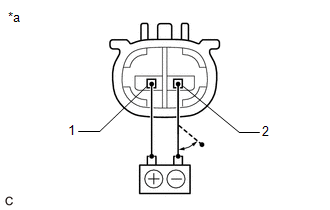

(b) Conecte el terminal positivo (+) de la batería al terminal 1 y el terminal negativo (-) al terminal 2.

Asegúrese de que oye un clic procedente del conjunto de la válvula reguladora de presión del aceite.

AVISO:

  • Compruebe que la tensión de la batería se encuentre entre 10 y 16 V antes de realizar esta prueba.
  • Lleve a cabo esta prueba en 10 segundos para evitar que la bobina se queme.
  • Conecte y desconecte siempre la tensión en el lado de la batería, no en el lado del conjunto de la válvula reguladora de presión del aceite.

Si el resultado no es el especificado, sustituya el conjunto de la válvula reguladora de presión del aceite.

*a

Componente sin mazo de cables conectado

(Conjunto de la válvula reguladora de presión del aceite)
