INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL AIRBAG DE CORTINA
AVISO:
Cuando instale un conjunto del airbag de cortina, encárguese de que algún ayudante lo sujete para evitar que se doble.
(a) Compruebe si el interruptor de encendido está desactivado.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

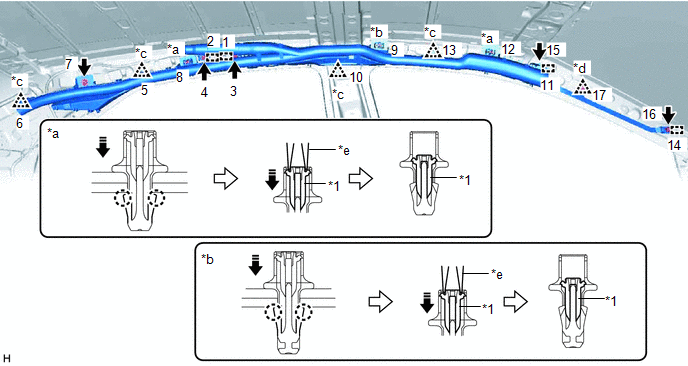

(c) Coloque los 4 ganchos e instale a continuación el conjunto del airbag de cortina con 5 pernos nuevos, 2 clips nuevos (A) con pasadores y un nuevo clip (B) con pasador y, a continuación, enganche los 4 clips (C) y un nuevo clip (D) en el orden que se muestra en la ilustración.
Torque:
11 N·m {112 kgf·cm, 8 ft·lbf}
AVISO:
No retuerza el conjunto del airbag de cortina cuando lo instale.
OBSERVACIÓN:
Enganche las 2 garras para instalar cada clip (A) y (B) nuevo.
*1 | Pasador | - |
- |
*a |
Clip (A) | *b |
Clip (B) |
*c |
Clip (C) | *d |
Clip (D) |
*e |
Alicates de punta de aguja No. 2 |
- | - |
![]() |
Coloque en esta dirección |
- | - |
(d) Utilice unos alicates de punta de aguja No. 2 o equivalente para empujar los 3 pasadores adentro de los 2 clips (A) y del clip (B).
AVISO:
(e) Conecte el conector del airbag.

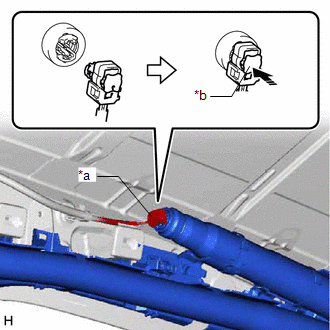

*a | Conector del airbag |
*b | Botón de bloqueo del conector del airbag |
![]() |
Empuje en esta dirección |
AVISO:
Cuando conecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
(f) Presione el botón de bloqueo del conector del airbag para instalar el conector del airbag.
2. INSTALE EL CONJUNTO DEL FORRO DEL TECHO
Haga clic aquí
3. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
