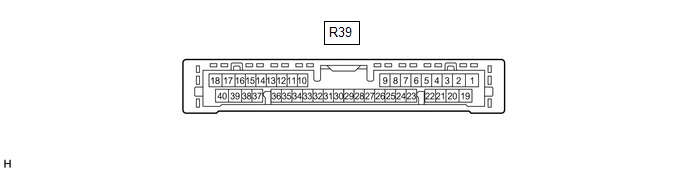

TERMINALES DE LA ECU
CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE
(a) Desconecte el conector R39 del conjunto de la ECU de advertencia de espacio libre.
(b) Mida la tension y la resistencia en el conector del lado del mazo de cables de acuerdo con los valores de la siguiente tabla.
|
No. de terminal (simbolo) |
Descripcion de los terminales |
Condicion | Condicion especificada |
|---|---|---|---|
|
R39-1 (IG) - R39-31 (E) |
Senal de la fuente de IG |
Interruptor de encendido desactivado |
Inferior a 1 V |
|
Interruptor de encendido en la posicion ON |
11 a 14 V | ||
|
R39-31 (E) - Masa de la carroceria |
Masa | Siempre |
Inferior a 1 ? |
(c) Vuelva a conectar el conector R39 del conjunto de la ECU de advertencia de espacio libre.
(d) Mida la tension y la resistencia, y compruebe si hay impulsos segun los valores de la siguiente tabla.
|
No. de terminal (simbolo) |
Descripcion de los terminales |
Condicion | Condicion especificada |
|---|---|---|---|
|
R39-2 (BOF) - R39-31 (E) |
Fuente de alimentacion para el circuito del sensor delantero |
Interruptor de encendido en la posicion OFF |
Inferior a 1 V |
| 11 a 14 V | ||
|
R39-3 (E5) - R39-31 (E) |
Masa del sonar de espacio libre delantero |
Siempre | Inferior a 1 ? |
| R39-4 (SOF) - R39-31 (E) | Senal de comunicacion del sensor delantero (sensor del sonar de espacio libre delantero) |
| Generacion de impulsos (Consulte la forma de onda 1) |
|
R39-9 (CBZ) - R39-8 (EF) |
Senal del avisador acustico de advertencia de espacio libre No. 1 |
El avisador acustico suena |
Generacion de impulsos (Consulte la forma de onda 2) |
|
R39-19 (BOR) - R39-31 (E) |
Fuente de alimentacion para el circuito del sensor trasero |
Interruptor de encendido en la posicion OFF |
Inferior a 1 V |
| 11 a 14 V | ||
|
R39-20 (E1) - R39-31 (E) |
Masa del sonar de espacio libre trasero |
Siempre | Inferior a 1 ? |
| R39-21 (SOR) - R39-31 (E) | Senal de comunicacion del sensor trasero (sensor del sonar de espacio libre trasero) |
| Generacion de impulsos (Consulte la forma de onda 3) |
(e) Compruebe la forma de onda 1 con un osciloscopio.

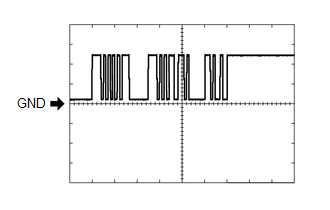

(1) Forma de onda 1 (referencia)
|
Elemento | Contenido |
|---|---|
|
Terminal de medicion | R39-4 (SOF) - R39-31 (E) |
|
Ajuste de medicion | 5 V/DIV., 1 ms./DIV. |
|
Condicion |
|
(f) Verifique la forma de onda 2 con un osciloscopio.
(1) Forma de onda 2 (referencia)
|
Elemento | Contenido |
|---|---|
|
Terminal de medicion | R39-9 (CBZ) - R39-8 (EF) |
|
Ajuste de medicion | 2 V/DIV., 500 ?s./DIV. |
|
Condicion | El avisador acustico suena |
OBSERVACION:
La amplitud de la forma de onda cambia en funcion del volumen establecido.
(g) Compruebe la forma de onda 3 con un osciloscopio.
(1) Forma de onda 3 (referencia)
|
Elemento | Contenido |
|---|---|
|
Terminal de medicion | R39-21 (SOR) - R39-31 (E) |
|
Ajuste de medicion | 5 V/DIV., 1 ms./DIV. |
|
Condicion |
|
SENSOR IZQUIERDO DE SUPERVISION DE PUNTO CIEGO (A)
Haga clic aqui .gif)
SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO (B)
Haga clic aqui
