EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aquí
2. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL TUBO DEL FRENO NO. 2

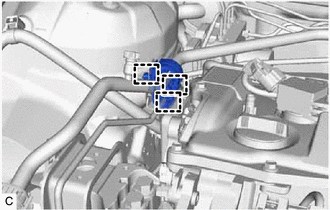

| (a) Desenganche las 3 abrazaderas y extraiga la abrazadera de tubo. AVISO: Al extraer e instalar la abrazadera de tubo, procure no deformar el subconjunto del tubo de aspiración o el tubo del aire acondicionado y el conjunto accesorio. |
|

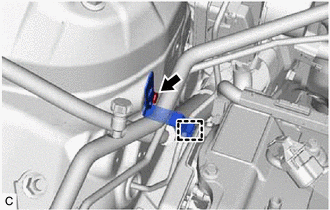

| (b) Quite el perno y separe el soporte de la abrazadera del tubo del freno n° 2 de la carrocería del vehículo. |
|
(c) Desenganche la abrazadera y extraiga el soporte de la abrazadera del tubo del freno n° 2.
3. EXTRAIGA LA CUBIERTA DEL MOTOR NO. 2
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE DISTRIBUCIÓN DE LEVAS
| (a) Desconecte el conector del conjunto del solenoide de control de aceite de la distribución de la leva. |
|

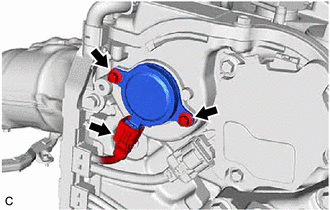

(b) Utilice una llave de cubo 8 mm, extraiga los 2 pernos y el conjunto del solenoide de control de aceite de la distribución de la leva del conjunto de la cubierta del engranaje de distribución No. 2.
AVISO:
Si el conjunto del solenoide de control de aceite de la distribución de la leva ha sido golpeado o se ha caído, sustitúyalo.
5. EXTRAIGA LA JUNTA TÓRICA
OBSERVACIÓN:
Realice este procedimiento únicamente cuando sea necesario sustituir la junta tórica.

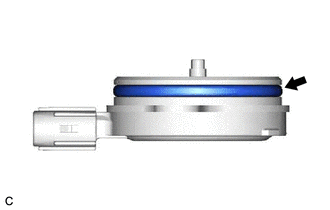

| (a) Extraiga la junta tórica del conjunto del solenoide de control de aceite de la distribución de la leva. AVISO:
|
|
