Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO DE COMPONENTES ESTEREO

(a) Con el altavoz instalado, confirme que no esta floja ninguna pieza ni hay otras anomalias.

(b) Asegurese de que no hay particulas extranas en el altavoz, desgarres en el cono u otras anomalias.

(c) Mida la resistencia del altavoz.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 (WF2-) - 2 (WF2+)

Siempre

(4.2 a 6.4 ?)

3 (WF1-) - 4 (WF1+)

Siempre

(4.2 a 6.4 ?)

Si el resultado no es el especificado, sustituya el altavoz.

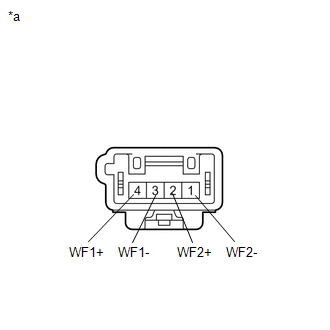

*a

Componente sin mazo de cables conectado

(Conjunto del altavoz trasero de los componentes estereo)
