INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL ALTAVOZ TRASERO DE COMPONENTES ESTEREO
AVISO:
No toque el cono de los altavoces.
(a) Conecte el conector.
(b) Enganche la guia para instalar provisionalmente el conjunto del altavoz trasero de componentes estereo.

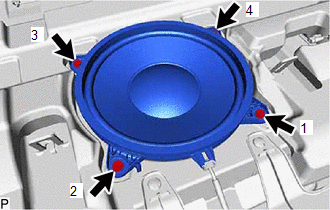

| (c) Coloque el conjunto del altavoz trasero de componentes estereo con los 4 pernos. OBSERVACION: Coloque los pernos en el orden que se muestra en la ilustracion. |
|
2. INSTALE EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
Haga clic aqui .gif)
3. INSTALE LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO
Haga
clic aqui
4. INSTALE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
5. CONECTE EL CONJUNTO DEL CINTURON EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
6. CONECTE EL CONJUNTO EXTERIOR DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
7. COLOQUE EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga clic aqui
8. INSTALE EL EMBELLECEDOR INTERIOR DEL LATERAL DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
9. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
10. COLOQUE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
Haga clic aqui
11. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
12. INSTALE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
13. INSTALE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO
Haga clic aqui
14. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO
Haga clic aqui
15. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic
aqui
16. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
17. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
